| Pasma | LTE+GPS |
| Typ anteny | zewnętrzna, dookólna |
| Typ złącza | SMA(m) |

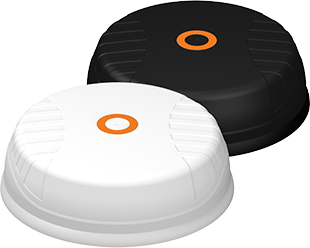

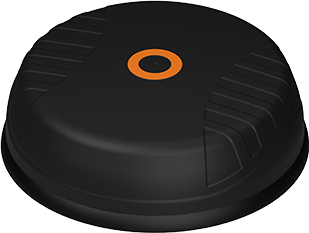

Poynting MIMO-8-801-5M to dookólna antena 9 w 1 do pojazdów, łodzi i instalacji mobilnych: w jednej, wytrzymałej obudowie o średnicy 268 mm mieści osiem szerokopasmowych anten komórkowych 5G/LTE (410–6000 MHz, MIMO 8×8, zysk do 8,3 dBi) oraz dwuzakresową antenę GNSS L1/L5. Jest przeznaczona dla routerów z ośmioma portami komórkowymi, routerów z dwoma modemami 4×4 albo dwóch niezależnych routerów 4×4. Szczelność IP69K, odporność IK10, homologacja E-Mark, przewody 5 m ze złączami SMA (m), wersja czarna.
MIMO-8-801-5M jest przeznaczona do instalacji, w których jedna antena ma obsłużyć osiem portów komórkowych. Takie wymagania mają routery 5G z ośmioma portami antenowymi, routery z dwoma modemami 4×4 (np. do agregacji łączy dwóch operatorów lub łącza zapasowego) oraz instalacje z dwoma niezależnymi routerami 4×4 pracującymi jednocześnie. Zamiast ośmiu osobnych anten i dodatkowej anteny GPS na dachu pojazdu montuje się jedną obudowę z jednym otworem montażowym.
Wersja -5M ma fabrycznie zamontowane przewody o długości 5 m, co ułatwia instalację w autobusach, ciężarówkach, wozach transmisyjnych czy na łodziach, gdzie router znajduje się dalej od miejsca montażu anteny.
Osiem anten komórkowych pracuje w sześciu zakresach: 410–470 MHz (LTE450), 617–960 MHz (m.in. n28, n20, n8), 1427–1517 MHz (pasmo L, n75/B32), 1710–2700 MHz (B3, B1, B7, n40/n41), 3300–4200 MHz (pasmo C, n78, n77) oraz 5000–6000 MHz. Zysk zależy od pasma: od −4 dBi w zakresie 410–470 MHz i −1 dBi w zakresie 617–960 MHz, przez 3 dBi w paśmie L, do 8 dBi w zakresie 1710–2700 MHz, 8,3 dBi w paśmie C i 8 dBi w zakresie 5–6 GHz. Antena jest więc szczególnie mocna w pasmach o dużej przepustowości, w tym w paśmie n78 wykorzystywanym przez sieci 5G. Polaryzacja jest liniowa pionowa, a charakterystyka dookólna, dzięki czemu antena utrzymuje łączność niezależnie od kierunku jazdy.
Według producenta zakres pracy anteny obejmuje też pasma Wi-Fi 2,4 i 5 GHz (do Wi-Fi 6), LoRa i Bluetooth. Antena nie ma jednak osobnych anten Wi-Fi – do routerów z portami Wi-Fi producent oferuje model MIMO-8-841 z czterema dodatkowymi antenami Wi-Fi.
Dwuzakresowa, aktywna antena GNSS o polaryzacji kołowej prawoskrętnej (RHCP) odbiera sygnały GPS w pasmach L1 (1575,42 MHz) i L5 (1176,45 MHz). Odbiór w dwóch pasmach pozwala odbiornikom dwuzakresowym szybciej i dokładniej wyznaczać pozycję, także w trudnych warunkach, np. w zabudowie miejskiej. Wzmacniacz LNA ma wzmocnienie 20 ± 2 dB, a antena jest zasilana z odbiornika przez przewód napięciem 2,7–5 V DC i pobiera poniżej 15 mA.

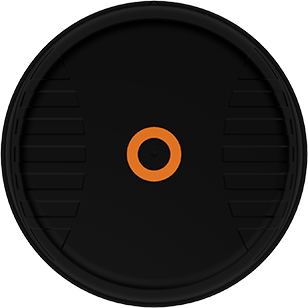

Obudowa ma średnicę 268 mm i wysokość 84,8 mm (z uszczelką) i waży 1,96 kg. Osłona wersji czarnej jest wykonana z bezhalogenowego tworzywa PC+ABS, a obudowa spełnia wymagania palności UL 94-HB. Antena nie wymaga płaszczyzny masy, więc działa tak samo na metalowym dachu pojazdu, jak i na innych powierzchniach.

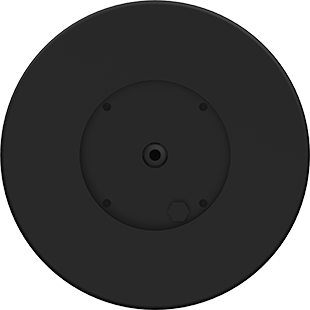

W zestawie są dwa gwintowane trzpienie M30 (60 i 120 mm) z nakrętką Ø 30 mm do montażu przelotowego, podkładka samoprzylepna do montażu na powierzchni, podkładka do montażu magnetycznego oraz cztery śruby M6 × 12 mm. Do montażu magnetycznego służy opcjonalny zestaw MBK-5 (cztery magnesy neodymowe z gwintem M6). Do montażu na maszcie (pionowo lub poziomo) albo na ścianie, w instalacjach stacjonarnych, służy opcjonalny uchwyt A-BRKT-095-V1-01.
Do anteny fabrycznie zamontowano dziewięć przewodów RTK-031 o długości 5 m, prowadzonych w osłonie i zakończonych złączami SMA (m). Przewody są oznaczone kolorowymi koszulkami (komórkowe – fioletowe, GNSS – niebieska) i etykietami, co ułatwia podłączenie do routera.
Stopień ochrony IP69K oznacza szczelność nawet przy myciu strumieniem wody pod wysokim ciśnieniem i w wysokiej temperaturze, co sprawdza się w pojazdach komunalnych, maszynach i na jednostkach pływających. Odporność IK10 to najwyższa klasa odporności obudowy na uderzenia (przy montażu na maszcie lub ścianie IK08). Zgodność z MIL-STD-810G / ASTM B117 potwierdza odporność na mgłę solną. Antena wytrzymuje wiatr do 220 km/h i pracuje w temperaturze od −40 do +80 °C. Homologacja E-Mark (E1, UNECE R10) dopuszcza ją do montażu w pojazdach. Produkt jest zgodny z dyrektywą RoHS.
MIMO-8-801-5M jest przeznaczona dla routerów z co najmniej czterema portami komórkowymi i wejściem GNSS. Pełne wykorzystanie ośmiu anten wymaga routera z ośmioma portami komórkowymi, routera z dwoma modemami 4×4 albo dwóch routerów 4×4. Zasilanie anteny GNSS w zakresie 2,7–5 V DC obejmuje zarówno 3,3 V, jak i 5 V z wyjścia routera.
