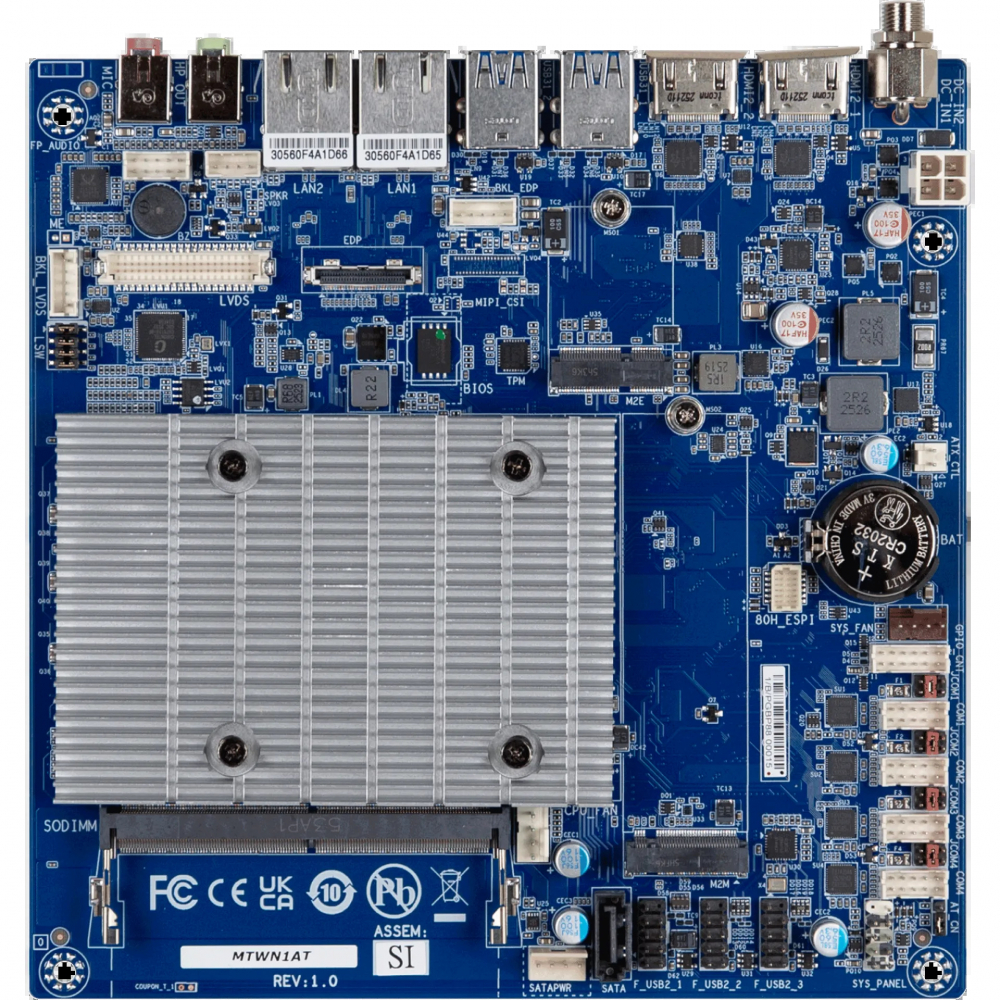

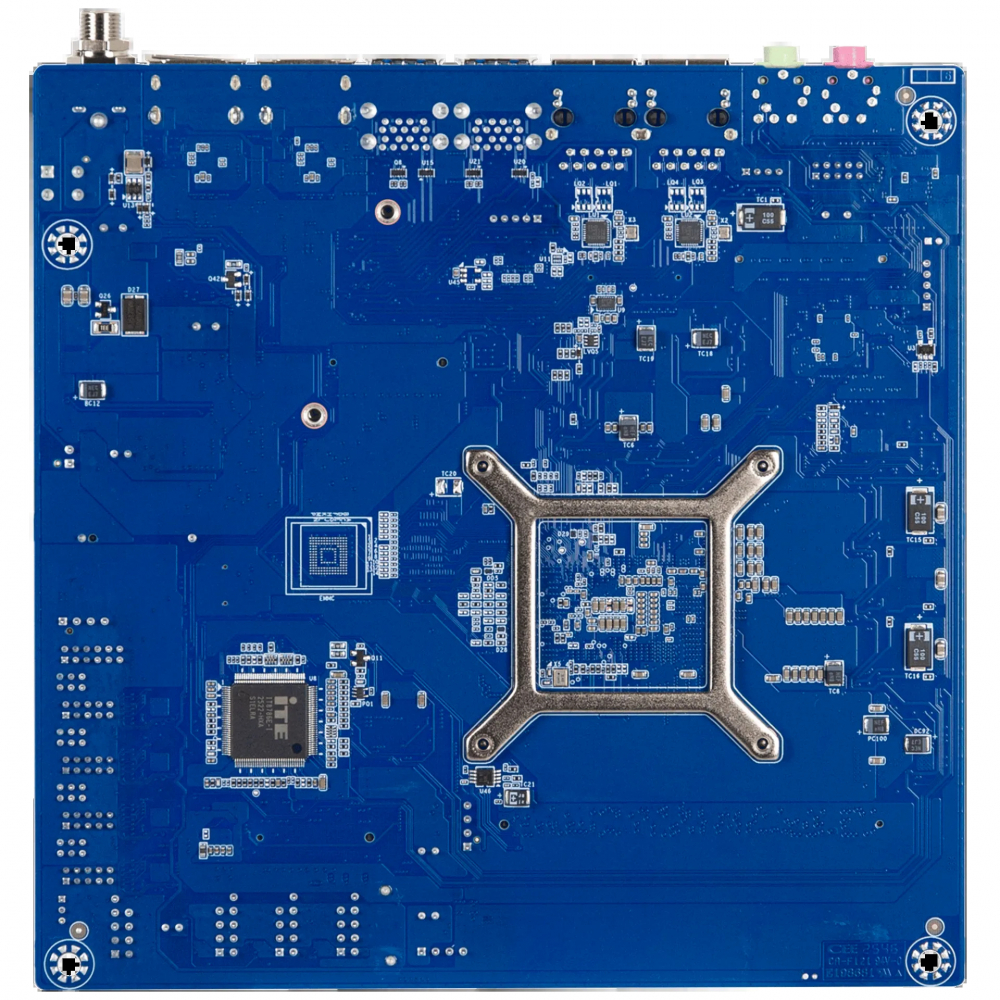

GIGAIPC iTXL-N150B to przemysłowa płyta główna w formacie Thin Mini-ITX (170 × 170 mm) z wlutowanym, energooszczędnym procesorem Intel N150 (4 rdzenie, do 3,6 GHz, TDP 6 W), pamięcią DDR5 i układem TPM 2.0 na płycie. Ma dwa wyjścia HDMI 2.0 oraz złącza eDP i LVDS do matryc wbudowanych (trzy niezależne wyświetlacze), dwa porty Gigabit Ethernet, cztery porty COM RS-232/422/485, dziesięć portów USB, gniazdo M.2 na dysk i zasilanie 12–24 V DC. Jest przeznaczona do cienkich komputerów panelowych, terminali HMI, kiosków i systemów digital signage.

Najważniejsze cechy

• Format Thin Mini-ITX 170 × 170 mm, osłona I/O standardowa i niska w zestawie
• Procesor Intel N150: 4 rdzenie, do 3,6 GHz, TDP 6 W
• 1 × DDR5 SO-DIMM, do 16 GB, jednokanałowo, DDR5-4800
• 3 niezależne wyświetlacze z czterech wyjść: 2 × HDMI 2.0 (do 4096 × 2160 przy 60 Hz), eDP (do 3840 × 2160 przy 60 Hz), LVDS (do 1920 × 1200)
• Osobne złącza sterowania podświetleniem dla eDP i LVDS
• 2 × Gigabit Ethernet (Realtek RTL8111H)
• 4 × COM RS-232/422/485 na złączach wewnętrznych, każdy z wyborem RI/5 V/12 V
• 10 × USB: 4 × USB 3.2 Gen 1 na panelu tylnym i 6 × USB 2.0 na złączach wewnętrznych
• M.2 2280 M-key (PCIe Gen 3 x1 lub SATA), M.2 2230 E-key, 1 × SATA 6 Gb/s
• Zasilanie 12–24 V DC (gniazdo na panelu tylnym), układ TPM 2.0 na płycie, watchdog, 8-bitowe GPIO

Opis produktu

iTXL-N150B jest przeznaczona dla integratorów, którzy budują cienkie, energooszczędne urządzenia z wbudowanym ekranem: komputery panelowe, terminale operatorskie, kioski, automaty i ekrany informacyjne. Format Thin Mini-ITX ma powierzchnię Mini-ITX (170 × 170 mm), ale niską zabudowę złączy, dzięki czemu płyta mieści się w cienkich obudowach i za ekranami. Procesor o TDP 6 W ułatwia budowę urządzeń bezwentylatorowych, a zasilanie prądem stałym 12–24 V pozwala zrezygnować z zasilacza ATX.

Procesor

Płyta ma wlutowany procesor Intel N150 (proces Intel 7) z czterema rdzeniami, częstotliwością do 3,6 GHz i TDP 6 W. Procesor ma zintegrowany układ graficzny Intel Graphics. Płyta nie ma osobnego chipsetu.

Pamięć RAM

Jedno gniazdo DDR5 SO-DIMM pracuje w trybie jednokanałowym z pamięciami DDR5-4800 o pojemności do 16 GB.

Grafika i wyświetlacze

Płyta obsługuje trzy niezależne wyświetlacze. Na panelu tylnym są dwa wyjścia HDMI 2.0 z rozdzielczością do 4096 × 2160 przy 60 Hz. Do matryc wbudowanych służą dwa złącza wewnętrzne: 30-pinowe eDP (4 linie, do 3840 × 2160 przy 60 Hz) dla nowoczesnych matryc wysokiej rozdzielczości oraz 40-pinowe LVDS (do 1920 × 1200 przy 60 Hz) dla matryc przemysłowych. Tryb LVDS (18 lub 24 bity) i rozdzielczość wybiera się zworką. Każde z tych złączy ma własne złącze sterowania podświetleniem z sygnałami włączania i regulacji PWM oraz zasilaniem 5 V i 12 V, a jasność można ustawić w BIOS w zakresie 10–100%. Wyjście LVDS jest domyślnie wyłączone w BIOS.

Sieć i komunikacja

Dwa porty Gigabit Ethernet (Realtek RTL8111H) pozwalają rozdzielić sieć produkcyjną od sieci nadrzędnej. Gniazdo M.2 2230 E-key jest przeznaczone na moduł Wi-Fi z Bluetooth.

Pamięć masowa i rozbudowa

Gniazdo M.2 2280 M-key przyjmuje dysk SSD NVMe (PCIe Gen 3 x1) albo dysk M.2 SATA. Dodatkowo płyta ma port SATA 6 Gb/s i złącze zasilania SATA, np. do dysku 2,5" na dane. Przewód zasilania SATA jest w zestawie.

Złącza przemysłowe

Płyta ma cztery porty szeregowe na złączach wewnętrznych. Każdy obsługuje RS-232, RS-422 i RS-485 (tryb wybierany w BIOS) i każdy ma własną zworkę, którą można wybrać sygnał RI albo zasilanie 5 V lub 12 V dla podłączonego urządzenia. Złącze GPIO udostępnia 8 linii (4 wejścia i 4 wyjścia), magistralę SMBus i zasilanie 5 V.

Na złączach wewnętrznych jest też sześć portów USB 2.0 (trzy złącza po dwa porty), np. do ekranu dotykowego, czytnika kart, drukarki paragonów czy klucza licencyjnego wewnątrz obudowy, oraz złącze panelu przedniego, złącze audio panelu przedniego i wyjście głośnikowe 2 W.

Zasilanie

Płyta jest zasilana prądem stałym 12–24 V przez gniazdo DC na panelu tylnym. Wewnątrz jest dodatkowo 4-pinowe złącze zasilania (2 × 2), opisane w instrukcji jako wejście DC, oraz złącze sterowania zasilaczem (PS_ON). Zworka AT/ATX pozwala wybrać tryb pracy: w trybie AT płyta uruchamia się samoczynnie po podaniu zasilania, co jest potrzebne w urządzeniach bez przycisku zasilania. W BIOS można ustawić zachowanie po zaniku zasilania (pozostanie wyłączona, włączenie, powrót do ostatniego stanu).

Niezawodność i zarządzanie

Płyta ma układ watchdog, który restartuje system w razie jego zawieszenia, oraz monitorowanie temperatury procesora i systemu, prędkości wentylatorów z ostrzeżeniem o ich awarii i regulację obrotów. Na płycie jest układ TPM 2.0 Infineon SLB9672; w BIOS można zamiast niego wybrać firmware TPM (Intel PTT). BIOS UEFI obsługuje Secure Boot.

Systemy operacyjne

Producent deklaruje zgodność z systemami Windows 11 IoT Enterprise 24H2, Windows 11 IoT Enterprise LTSC 2024 i Windows 11 Enterprise LTSC 2024 (64-bit).

Montaż i integracja

W zestawie są dwie osłony panelu I/O: standardowa i niska, do cienkich obudów, oraz przewód zasilania SATA. Na płycie są dwa 4-pinowe złącza wentylatorów (procesora i systemowy). Producent nie wymienia w materiałach akcesoriów chłodzących ani radiatora w zestawie; sposób chłodzenia procesora warto ustalić z dostawcą.

Zastosowania

• Cienkie komputery panelowe i terminale operatorskie HMI z matrycą eDP lub LVDS
• Kioski samoobsługowe, automaty biletowe i vendingowe, terminale płatnicze
• Systemy POS z drukarką, czytnikiem i wyświetlaczem klienta na portach COM i USB
• Digital signage i ekrany informacyjne (do trzech wyświetlaczy)
• Bezwentylatorowe komputery sterujące maszynami i urządzeniami
• Urządzenia medyczne i laboratoryjne z wbudowanym ekranem

Specyfikacja techniczna

Dane ogólne

• Model: iTXL-N150B (MTWN1AT-SI)
• Kod zamówieniowy: 9MTWN1ATMR-SI
• Format: Thin Mini-ITX
• Wymiary: 170 × 170 mm

Procesor

• Model: Intel N150 (wlutowany, FCBGA1264)
• Liczba rdzeni: 4
• Częstotliwość: do 3,6 GHz
• TDP: 6 W
• Proces technologiczny: Intel 7

Pamięć RAM

• Typ: DDR5 SO-DIMM
• Liczba gniazd: 1
• Tryb: jednokanałowy
• Częstotliwość: do 4800 MHz
• Maksymalna pojemność: 16 GB

Grafika

• Układ: Intel Graphics (zintegrowany w procesorze)
• Liczba niezależnych wyświetlaczy: 3
• HDMI 2.0: 2 ×, do 4096 × 2160 przy 60 Hz
• eDP: do 3840 × 2160 przy 60 Hz, 4 linie, złącze 30-pinowe
• LVDS: do 1920 × 1200 przy 60 Hz, tryb 18/24 bity (wybór zworką), złącze 40-pinowe
• Sterowanie podświetleniem: osobne złącza 5-pinowe dla eDP i LVDS, sygnały włączenia i PWM, zasilanie 5 V i 12 V

Sieć

• Porty: 2 × Gigabit Ethernet (RJ45)
• Kontrolery: 2 × Realtek RTL8111H

Audio

• Kodek: Realtek ALC269
• Wyjścia: wyjście słuchawkowe i wejście mikrofonowe na panelu tylnym, złącze audio panelu przedniego, wyjście głośnikowe 2 W

Pamięć masowa

• SATA: 1 × SATA 6 Gb/s
• M.2: 1 × 2280 M-key, PCIe Gen 3 x1 lub SATA 6 Gb/s

Gniazda rozszerzeń

• M.2 2280 M-key: PCIe Gen 3 x1, SATA 6 Gb/s
• M.2 2230 E-key: moduły Wi-Fi/Bluetooth

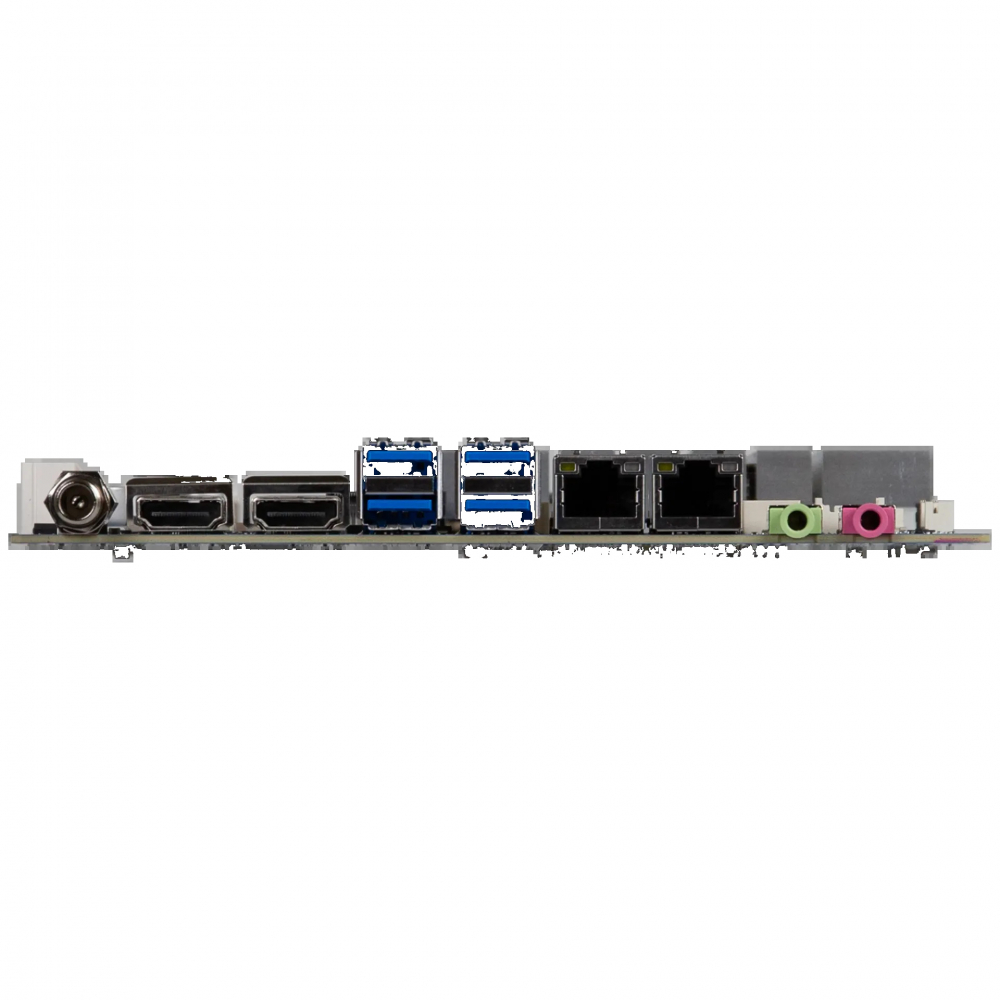

Złącza na panelu tylnym

• 2 × HDMI
• 2 × RJ45 (Gigabit Ethernet)
• 4 × USB 3.2 Gen 1
• 2 × gniazdo audio (słuchawki, mikrofon)
• 1 × gniazdo zasilania DC

Złącza wewnętrzne

• 1 × 4-pinowe złącze zasilania (2 × 2)
• 1 × złącze sterowania zasilaczem (PS_ON)
• 1 × złącze zasilania SATA
• 1 × SATA 6 Gb/s
• 1 × eDP (30-pin)
• 1 × LVDS (40-pin)
• 1 × sterowanie podświetleniem eDP
• 1 × sterowanie podświetleniem LVDS
• 4 × COM RS-232/422/485 (każdy z wyborem RI, 5 V lub 12 V)
• 3 × złącze USB 2.0 (łącznie 6 portów)
• 1 × GPIO 8-bitowe (4 wejścia, 4 wyjścia) z SMBus
• 1 × wentylator procesora (4-pin)
• 1 × wentylator systemowy (4-pin)
• 1 × panel przedni
• 1 × audio panelu przedniego
• 1 × wyjście głośnikowe 2 W
• Zworki: tryb AT/ATX, wybór RI/5 V/12 V dla COM1–COM4, tryb LVDS

Zasilanie

• Napięcie wejściowe: 12–24 V DC
• Złącza: gniazdo DC na panelu tylnym, 4-pinowe złącze wewnętrzne
• Tryb pracy: AT lub ATX (zworka)
• Zachowanie po zaniku zasilania: wyłączona, włączenie lub ostatni stan (ustawienie w BIOS)

Funkcje dodatkowe

• Watchdog: tak
• Monitorowanie sprzętu: temperatura procesora i systemu, prędkość wentylatorów, ostrzeżenie o awarii wentylatora, regulacja obrotów
• TPM: TPM 2.0 na płycie (Infineon SLB9672), alternatywnie firmware TPM (Intel PTT)
• BIOS: UEFI, Secure Boot

Systemy operacyjne

• Windows 11 IoT Enterprise 24H2 (64-bit)
• Windows 11 IoT Enterprise LTSC 2024 (64-bit)
• Windows 11 Enterprise LTSC 2024 (64-bit)

Warunki środowiskowe

• Temperatura pracy: 0 °C … +60 °C
• Wilgotność podczas pracy: 20–95% przy 60 °C, bez kondensacji
• Temperatura przechowywania: −40 °C … +85 °C
• Wilgotność podczas przechowywania: 95% przy 85 °C, bez kondensacji

Zawartość zestawu

• 1 × płyta główna GIGAIPC iTXL-N150B
• 1 × osłona I/O standardowa
• 1 × osłona I/O niska (low profile)
• 1 × przewód zasilania SATA
