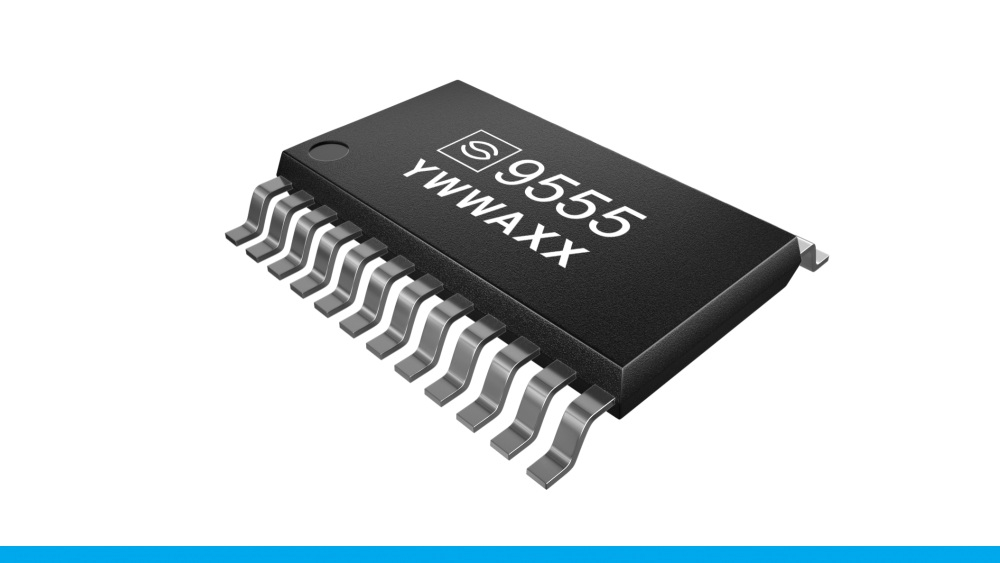

CA9555 to niskonapięciowy, 16-bitowy ekspander I/O zgodny z I²C i SMBus, zaprojektowany do zdalnej rozbudowy linii GPIO w większości systemów opartych o mikrokontrolery. Układ udostępnia dwa 8-bitowe porty I/O, z pełną możliwością konfiguracji każdego pinu jako wejście lub wyjście, a także z osobnym rejestrem inwersji polaryzacji dla wielu trybów pracy. Po włączeniu zasilania wszystkie piny pracują jako wejścia, co zwiększa bezpieczeństwo aplikacji oraz upraszcza integrację z istniejącą magistralą.

Dzięki standardowemu interfejsowi I²C/SMBus i obsłudze prędkości do 400 kHz, CA9555 dobrze sprawdza się w systemach wielourządzeniowych. Trzy sprzętowe piny adresowe umożliwiają podłączenie nawet 8 ekspanderów do tej samej magistrali. Rejestrowa struktura umożliwia odczyt bieżącego stanu wejść, ustawienie wartości wyjść oraz konfigurację kierunku pracy każdego bitu poprzez dedykowane rejestry wejścia, wyjścia, konfiguracji i polaryzacji.

Układ wyposażono w funkcję Power-On Reset, która inicjalizuje rejestry do stanu domyślnego oraz zapobiega nieprawidłowej pracy w przypadku błędów magistrali. Dzięki niskiemu poborowi energii oraz kompatybilności z napięciami wejściowymi do 5,5 V CA9555 może pracować w aplikacjach zarówno nowoczesnych, jak i starszych systemów embedded. Obudowy dostępne w plikach to TSSOP-24 oraz QFN4×4-24.

Najważniejsze cechy

• 16-bitowy ekspander I/O (2×8 bitów)
• interfejs I²C/SMBus; prędkość do 400 kHz
• rejestry: wejścia, wyjścia, konfiguracja kierunku, inwersja polaryzacji
• wszystkie piny domyślnie jako wejścia po Power-On Reset
• obsługa do 8 adresów dzięki pinom A0–A2
• kompatybilność z napięciem magistrali do 5,5 V
• niski pobór mocy
• obudowa: TSSOP-24

Zastosowania

• serwery i urządzenia telekomunikacyjne
• urządzenia przemysłowe i automatyka
• systemy embedded z ograniczoną liczbą GPIO
• routery, koncentratory i przełączniki
• urządzenia konsumenckie i wyposażenie PC
