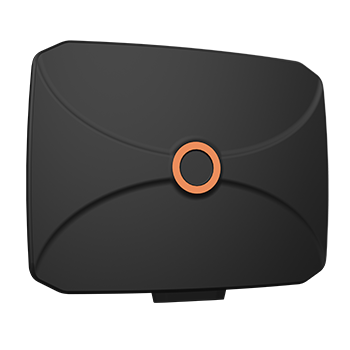

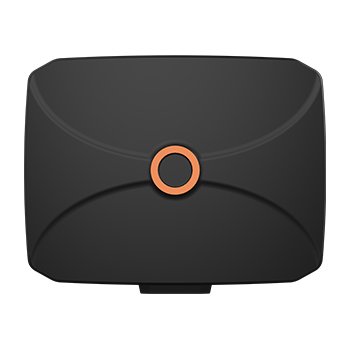

Poynting PANL-631 to niskoprofilowa, dookólna antena panelowa, która w jednej obudowie łączy sześć szerokopasmowych anten komórkowych (617–6000 MHz, 5G/LTE MIMO 6×6), trzy trójpasmowe anteny Wi-Fi (2,4 / 5 / 6 GHz, MIMO 3×3) oraz aktywną, dwupasmową antenę GNSS L1/L5. Przeznaczona do montażu na szybie pojazdu lub budynku, z certyfikatem E-Mark, obudową IP65 i odpornością na uderzenia IK08.

Najważniejsze cechy

• 10 anten w jednej obudowie: 6 × komórkowa, 3 × Wi-Fi, 1 × GNSS
• Anteny komórkowe 617–6000 MHz o polaryzacji krzyżowej (±45° / X-pol), zysk do 6 dBi
• Obsługa 5G NR (SA/NSA), sieci prywatnych 5G, LTE, UMTS i GSM, w tym pasm n71/n28/n20 oraz n77/n78
• Trójpasmowe Wi-Fi 2,4 GHz, 5 GHz i 6 GHz (5000–7200 MHz) dla standardów 802.11n/ac/ax/be (Wi-Fi 6, 6E i 7), także Bluetooth
• Aktywna antena GNSS L1 + L5 ze wzmacniaczem LNA 20 dB, polaryzacja kołowa prawoskrętna (RHCP)
• Dookólna charakterystyka promieniowania przy grubości obudowy zaledwie 31 mm
• Bezinwazyjny montaż na szybie: przyssawki lub mocowanie na rzep samoprzylepny
• Homologacja E-Mark (UNECE R10) do zastosowań w pojazdach
• Obudowa z ASA odpornego na UV, IP65, IK08, praca w zakresie −40…+80 °C
• 10 przewodów RTK-031 o długości 2 m zakończonych złączami SMA (m) i RP-SMA (m)

Opis produktu

PANL-631 jest przeznaczona dla integratorów i instalatorów, którzy potrzebują kompletnej łączności dla routera klasy przemysłowej lub transportowej bez montowania kilku osobnych anten i wiercenia otworów w karoserii czy elewacji. Jedna obudowa zastępuje zestaw anten komórkowych, Wi-Fi i GPS, co upraszcza projekt instalacji, skraca czas montażu i ogranicza liczbę elementów narażonych na uszkodzenie.

Łączność komórkowa 5G/LTE – MIMO 6×6

Sześć anten komórkowych pracuje w ciągłym zakresie od 617 do 6000 MHz, obejmując wszystkie pasma stosowane obecnie przez operatorów w Polsce i Europie: niskie pasma 700/800/900 MHz (n28, n20, n8), pasmo L 1427–1517 MHz (n75/B32), zakres 1710–2700 MHz (B3, B1, B7, n40/n41) oraz pasmo C 3400–3800 MHz (n78) z zapasem do 4400 MHz. Pokrycie zakresu 5–6 GHz zapewnia gotowość na rozwiązania wykorzystujące pasma nielicencjonowane i przyszłe alokacje do 6 GHz.

Anteny mają polaryzację krzyżową i zostały rozmieszczone tak, by zapewnić dywersyfikację polaryzacyjną i przestrzenną. Przekłada się to na niską korelację między portami, a w efekcie na pełne wykorzystanie agregacji pasm (CA) i wielostrumieniowej transmisji MIMO 4×4 oraz wyższych konfiguracji obsługiwanych przez nowoczesne modemy 5G. Charakterystyka dookólna, zoptymalizowana pod kątem promieniowania w płaszczyźnie horyzontu, sprawdza się szczególnie w pojazdach, które stale zmieniają położenie względem stacji bazowych.

Wi-Fi 6E/7 – MIMO 3×3 w trzech pasmach

Trzy trójpasmowe anteny Wi-Fi obejmują zakresy 2400–2500 MHz oraz 5000–7200 MHz, a więc jednocześnie pasmo 2,4 GHz, 5 GHz i nowe pasmo 6 GHz (5925–7125 MHz). Antena współpracuje z punktami dostępowymi i routerami w standardach 802.11n, 802.11ac, 802.11ax (Wi-Fi 6/6E) oraz 802.11be (Wi-Fi 7) w konfiguracji 3×3 MIMO. Starsze urządzenia klienckie korzystają z pasm 2,4 i 5 GHz, a nowe – z mniej obciążonego pasma 6 GHz z szerokimi kanałami. Zakres 2,4 GHz umożliwia również wykorzystanie portów Wi-Fi dla Bluetooth.

GNSS L1/L5

Aktywna antena GNSS odbiera sygnały w pasmach L1 (1575,42 MHz) i L5 (1176,45 MHz). Odbiór dwuczęstotliwościowy pozwala odbiornikowi korygować błędy jonosferyczne i lepiej radzić sobie z odbiciami sygnału w zabudowie miejskiej, co poprawia dokładność i stabilność pozycji. Wbudowany wzmacniacz LNA o wzmocnieniu 20 dB i filtracja z tłumieniem pozapasmowym ≥ 40 dBc chronią odbiornik przed zakłóceniami od nadajników komórkowych i Wi-Fi umieszczonych w tej samej obudowie. Antena jest zasilana z odbiornika przez przewód (2,7–5 V DC).

Konstrukcja i montaż

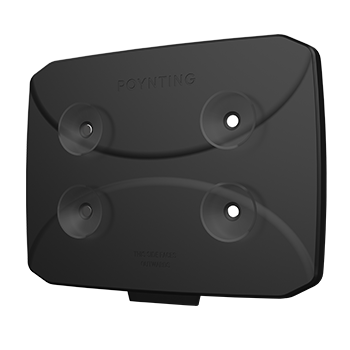

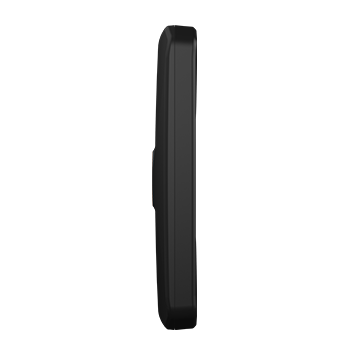

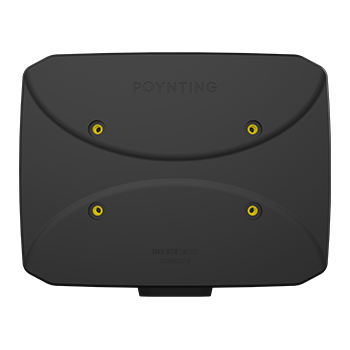

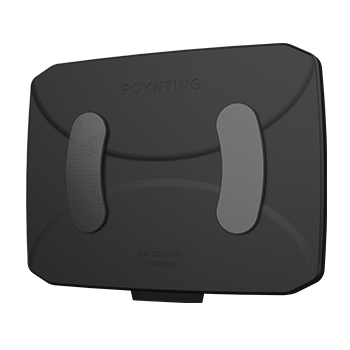

Obudowa o wymiarach 267 × 210 × 31 mm wykonana jest z czarnego, stabilizowanego UV tworzywa ASA. Płaski profil pozwala zamontować antenę na wewnętrznej stronie szyby pojazdu (szyba przednia, tylna, okna busa lub kampera) albo na oknie budynku, bez ingerencji w karoserię lub elewację. W zestawie znajdują się cztery przyssawki oraz mocowanie samoprzylepne na rzep, więc antenę można zamontować tymczasowo lub na stałe i w razie potrzeby łatwo przenieść.

Odporność i certyfikaty

Homologacja E-Mark (E1, UNECE R10) potwierdza kompatybilność elektromagnetyczną wymaganą dla urządzeń montowanych w pojazdach. Obudowa spełnia wymagania IP65 (pyłoszczelność i odporność na strugi wody) oraz IK08 (odporność na uderzenia mechaniczne i akty wandalizmu), wytrzymuje wiatr do 160 km/h, wilgotność do 98% i mgłę solną według MIL-STD-810G / ASTM B117. Produkt jest zgodny z dyrektywami CE i RoHS.

Współpraca z routerami

Dzięki standardowym złączom SMA (komórkowe, GNSS) i RP-SMA (Wi-Fi) antena łączy się bezpośrednio z większością routerów przemysłowych 5G/LTE, m.in. z serii Teltonika RUTM i RUTX. Dobrze współpracuje np. z routerem Teltonika RUTM56. W przypadku routerów z mniejszą liczbą portów antenowych podłącza się tylko wybraną część przewodów. Pozostałe można pozostawić niepodłączone, a antena zachowuje się wtedy jak wariant MIMO 4×4 lub 2×2.

Zastosowania

• Transport publiczny i kolej: łączność dla pasażerów (Wi-Fi), systemy informacji pasażerskiej, monitoring wizyjny, telemetria i lokalizacja pojazdu
• Pojazdy służb ratowniczych i bezpieczeństwa publicznego: stabilna łączność 5G/LTE i dokładne pozycjonowanie w mobilnych centrach dowodzenia
• Floty firmowe, kampery i pojazdy specjalne: internet w trasie, zarządzanie flotą, systemy telematyczne
• Stacjonarny dostęp FWA w biurach, małych firmach i domach, gdzie antenę montuje się na oknie bez prac zewnętrznych
• Lokalizacje zdalne i monitoring infrastruktury: stacje pomiarowe, rozdzielnie, obiekty energetyki i wodociągów, IoT
• Prywatne sieci 5G w zakładach przemysłowych, magazynach i portach

Specyfikacja techniczna

Dane ogólne

• Typ anteny: panelowa, niskoprofilowa, dookólna, 10 w 1
• Liczba portów: 6 × komórkowe, 3 × Wi-Fi, 1 × GNSS
• Impedancja: 50 Ω
• Maksymalna moc wejściowa: 10 W (porty komórkowe i Wi-Fi)
• Uziemienie DC: tak (porty komórkowe i Wi-Fi)

Anteny komórkowe (5G/LTE)

• Zakres częstotliwości: 617–6000 MHz
• Technologie: 5G NR, sieci prywatne 5G, LTE, UMTS/HSPA, GSM, CBRS, LoRa (868 MHz)
• Konfiguracja: MIMO 6×6
• Polaryzacja: krzyżowa (X-pol), liniowa pionowa/pozioma
• Charakterystyka: dookólna
• Zysk szczytowy: do 6 dBi (bez strat w przewodzie)
• WFS (VSWR): < 2,5:1 w 90% zakresu
• Złącza: 6 × SMA (m)

Anteny Wi-Fi

• Zakres częstotliwości: 2400–2500 MHz, 5000–7200 MHz
• Standardy: IEEE 802.11 g/n/ac/ax/be (Wi-Fi 4/5/6/6E/7), Bluetooth
• Konfiguracja: MIMO 3×3
• Polaryzacja: liniowa pionowa/pozioma
• Charakterystyka: dookólna
• Zysk szczytowy: do 8 dBi
• WFS (VSWR): < 2,5:1 w 95% zakresu
• Złącza: 3 × RP-SMA (m)

Antena GNSS

• Pasma: L1: 1575,42 MHz ±25 MHz; L5: 1176,45 MHz ±25 MHz
• Systemy: GPS, Galileo, BeiDou, GLONASS (L1), QZSS
• Typ: aktywna, ze wzmacniaczem LNA
• Wzmocnienie LNA: 20 ± 2 dB
• Tłumienie pozapasmowe: ≥ 40 dBc
• Polaryzacja: kołowa prawoskrętna (RHCP)
• WFS (VSWR): < 2:1
• Napięcie zasilania: 2,7–5 V DC (przez przewód)
• Pobór prądu: < 15 mA
• Złącze: 1 × SMA (m)

Dane mechaniczne

• Wymiary (bez przewodów): 267 × 210 × 31 mm
• Masa: 1,09 kg
• Materiał obudowy: ASA stabilizowane UV, palność UL 94-HB
• Kolor: czarny
• Przewody: 10 × RTK-031, długość 2 m każdy
• Montaż: na szybie, za pomocą 4 przyssawek lub mocowania samoprzylepnego na rzep

Warunki środowiskowe

• Temperatura pracy: −40 °C … +80 °C
• Temperatura przechowywania: −40 °C … +80 °C
• Stopień ochrony: IP65
• Odporność na uderzenia: IK08
• Wilgotność: do 98%
• Odporność na wiatr: do 160 km/h
• Mgła solna: MIL-STD-810G / ASTM B117

Certyfikaty i zgodność

• Homologacja motoryzacyjna: E-Mark E1 (UNECE R10), nr E1*10R06/03*10533*00
• Zgodność: CE, RoHS

Zawartość zestawu

• 1 × antena Poynting PANL-631 z 10 przewodami 2 m (zakończonymi złączami)
• 1 × mocowanie samoprzylepne na rzep
• 4 × przyssawki do montażu na szybie
