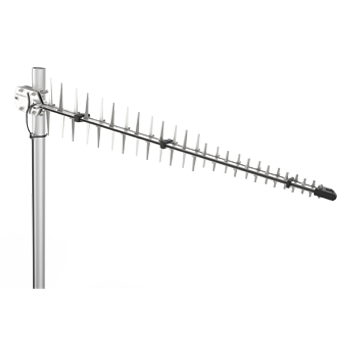

Poynting LPDA-92 to szerokopasmowa, kierunkowa antena logarytmiczno-periodyczna (LPDA) do sieci komórkowych 2G/3G/4G/5G. Obejmuje pasma od 698 do 3800 MHz i osiąga zysk do 11 dBi w zakresach 698–960 MHz i 1710–2700 MHz, co pozwala poprawić łączność w miejscach o słabym zasięgu, daleko od stacji bazowej. Wersja A-LPDA-0092 ma fabrycznie zamontowany przewód HDF-195 o długości 7 m ze złączem SMA (m) i zestaw do montażu na maszcie.

Najważniejsze cechy

• Antena kierunkowa typu LPDA, jeden port, polaryzacja liniowa
• Pasma 698–960, 1427–1517, 1710–2700 i 3400–3800 MHz
• Zysk 10,8 dBi (698–960 MHz), 10 dBi (1427–1517 MHz) i 11 dBi (1710–2700 MHz)
• Obsługa 5G NR, LTE, UMTS/HSPA i GSM, także Wi-Fi 2,4 GHz
• Wiązka główna o szerokości ok. 50°, ułatwia skierowanie anteny na stację bazową
• WFS < 1,5:1 w 95% pasma
• Przewód HDF-195 o długości 7 m ze złączem SMA (m), zamontowany fabrycznie
• Rama z odlewu aluminiowego ADC12, elementy z poliamidu PA6
• Szczelność IP65, odporność na uderzenia IK08, wiatr do 160 km/h
• Praca w zakresie −40…+80 °C, montaż na maszcie za pomocą obejm U

Opis produktu

LPDA-92 jest przeznaczona do instalacji stacjonarnych, w których router lub modem komórkowy znajduje się daleko od stacji bazowej albo w miejscu o słabym sygnale: na terenach wiejskich, w gospodarstwach rolnych, na obrzeżach zasięgu LTE czy w budynkach z grubymi ścianami. Antena kierunkowa skupia energię w jednym kierunku, dzięki czemu poprawia poziom i jakość sygnału oraz ogranicza zakłócenia z innych kierunków. Szerokopasmowa konstrukcja LPDA obejmuje wszystkie główne pasma operatorów, więc jedna antena zastępuje kilka anten jednopasmowych, a router może swobodnie przełączać się między pasmami i agregować je.

Łączność komórkowa 2G/3G/4G/5G

Antena pracuje w czterech zakresach: 698–960 MHz (m.in. pasma 700/800/900 MHz: n28, n20, n8, B28/B20/B8), 1427–1517 MHz (pasmo L, n75/B32), 1710–2700 MHz (B3, B1, B7, n40/n41, a także Wi-Fi 2,4 GHz) oraz 3400–3800 MHz (pasmo C, n78). Zysk wynosi 10,8 dBi w zakresie 698–960 MHz, 10 dBi w paśmie L i 11 dBi w zakresie 1710–2700 MHz. W paśmie 3400–3800 MHz producent podaje zysk 2,3 dBi, dlatego LPDA-92 sprawdza się przede wszystkim w sieciach LTE i 5G w niższych pasmach, a nie jako antena do zwiększania zasięgu 5G w paśmie n78.

Szerokość wiązki głównej wynosi około 50°. Taka wiązka jest na tyle wąska, że zapewnia wysoki zysk, a jednocześnie na tyle szeroka, że ustawienie anteny w kierunku stacji bazowej nie wymaga precyzyjnego pozycjonowania.

Antena ma jeden port i polaryzację liniową. Do routerów z dwoma portami komórkowymi (MIMO 2×2) producent oferuje zestawy dwóch anten z uchwytami: A-LPDA-0092-LTE (polaryzacje ±45°) i A-LPDA-0092-30-LTE (polaryzacje pionowa i pozioma). Producent zwraca też uwagę, że modemy 5G RedCap pracujące w trybie SISO najlepiej działają z dwiema antenami SISO.

Konstrukcja i montaż

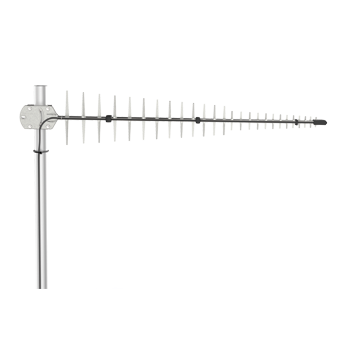

Antena ma wymiary 1112 × 200 × 47 mm i waży 1,63 kg. Rama jest wykonana z pasywowanego odlewu aluminiowego ADC12, a elementy z tworzywa – z poliamidu PA6 w kolorze czarnym. Obudowa spełnia wymagania palności UL 94-HB.

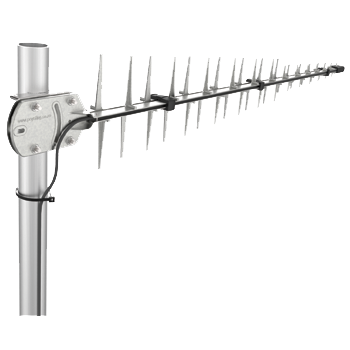

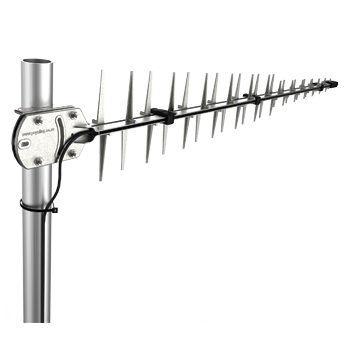

W zestawie są uchwyty i obejmy U do montażu na maszcie. W wersji A-LPDA-0092 antenę montuje się pionowo, w polaryzacji pionowej. Do anteny fabrycznie zamontowano przewód HDF-195 o długości 7 m zakończony złączem SMA (m), który można bezpośrednio podłączyć do routera w budynku. Przy dłuższych trasach producent oferuje przedłużacze HDF-195 do 10 m.

Odporność i certyfikaty

Stopień ochrony IP65 (pyłoszczelność i odporność na strugi wody) i odporność na uderzenia IK08 pozwalają na stałą pracę na zewnątrz. Antena wytrzymuje wiatr do 160 km/h i pracuje w temperaturze od −40 do +80 °C. Zgodność z MIL-STD-810G / ASTM B117 potwierdza odporność na mgłę solną. Produkt jest zgodny z dyrektywami CE i RoHS.

Współpraca z routerami

LPDA-92 współpracuje z routerami i modemami 2G/3G/4G/5G ze złączem SMA, np. Teltonika serii RUT. Przy routerze z dwoma portami komórkowymi pojedyncza antena obsługuje jeden port. Pełne MIMO 2×2 zapewniają zestawy -LTE lub -30-LTE albo dwie anteny LPDA-92 zamontowane w różnych polaryzacjach.

Zastosowania

• Internet LTE/5G na terenach wiejskich i w gospodarstwach rolnych
• Obszary na granicy zasięgu i miejsca o słabym lub niestabilnym sygnale
• Domy, biura, sklepy i obiekty sezonowe z dostępem tylko przez sieć komórkową
• Telemetria i M2M w obiektach stacjonarnych: przepompownie, stacje pomiarowe, monitoring
• Instalacje wielooperatorowe, w których jedna antena szerokopasmowa zastępuje kilka anten

Specyfikacja techniczna

Dane ogólne

• Typ anteny: kierunkowa antena logarytmiczno-periodyczna (LPDA)
• Liczba portów: 1
• Impedancja: 50 Ω
• Maksymalna moc wejściowa: 10 W
• Zwarcie DC do masy: tak

Antena komórkowa

• Zakresy częstotliwości: 698–960 MHz, 1427–1517 MHz, 1710–2700 MHz, 3400–3800 MHz
• Technologie: 5G NR, LTE, UMTS/HSPA, GSM
• Polaryzacja: liniowa (pionowa przy montażu pionowym)
• Charakterystyka: kierunkowa
• Szerokość wiązki głównej: ok. 50°
• Zysk szczytowy: 11 dBi
• Zysk 698–960 MHz: 10,8 dBi
• Zysk 1427–1517 MHz: 10 dBi
• Zysk 1710–2700 MHz: 11 dBi
• Zysk 3400–3800 MHz: 2,3 dBi
• WFS (VSWR): < 1,5:1 w 95% pasma
• Złącze: SMA (m)

Przewód

• Typ: HDF-195, fabrycznie zamontowany
• Długość: 7 m
• Tłumienność: 0,385 dB/m przy 900 MHz; 0,507 dB/m przy 1500 MHz; 0,565 dB/m przy 1800 MHz; 0,666 dB/m przy 2400 MHz; 0,788 dB/m przy 3000 MHz

Dane mechaniczne

• Wymiary: 1112 × 200 × 47 mm
• Masa: 1,63 kg
• Materiał: rama z pasywowanego odlewu aluminiowego ADC12, elementy z poliamidu PA6
• Palność obudowy: UL 94-HB
• Kolor: rama aluminiowa szara, elementy z tworzywa czarne
• Montaż: na maszcie, uchwyty i obejmy U w zestawie

Warunki środowiskowe

• Temperatura pracy: −40 °C … +80 °C
• Temperatura przechowywania: −40 °C … +80 °C
• Wilgotność: do 98% podczas pracy; 5–95% bez kondensacji podczas przechowywania
• Stopień ochrony: IP65
• Odporność na uderzenia: IK08
• Odporność na wiatr: do 160 km/h
• Mgła solna: MIL-STD-810G / ASTM B117

Certyfikaty i zgodność

• Zgodność: CE, RoHS

Wersje i akcesoria

• A-LPDA-0092-04: wersja z przewodem 0,3 m i złączem N (f)
• A-LPDA-0092-LTE: zestaw MIMO 2×2 (dwie anteny, uchwyt BRKT-33, polaryzacje ±45°)
• A-LPDA-0092-30-LTE: zestaw MIMO 2×2 (dwie anteny, uchwyt BRKT-30, polaryzacje pionowa i pozioma)
• Przedłużacze HDF-195 do 10 m, maszty i uchwyty montażowe

Zawartość zestawu

• 1 × antena Poynting LPDA-92 z przewodem HDF-195 (7 m) zakończonym złączem SMA (m)
• 1 × zestaw do montażu na maszcie (uchwyty, obejmy U, elementy złączne)
