Poynting HELI-22 to zestaw dwóch dwukierunkowych anten helikalnych HELI-19 o polaryzacji kołowej lewo- i prawoskrętnej, przeznaczony do budowy sieci Wi-Fi 2,4/5 GHz w kopalniach i tunelach. Para anten o przeciwnych polaryzacjach tworzy łącze MIMO 2×2 wzdłuż osi wyrobiska, z zyskiem 9 dBic (2,4 GHz) i 11 dBic (5 GHz). Obudowa IP65 z materiału trudnopalnego (MDG 3608:2022), montaż pod stropem.

Najważniejsze cechy

• Zestaw MIMO 2×2: dwie anteny HELI-19, jedna o polaryzacji kołowej lewoskrętnej (LHC), druga prawoskrętnej (RHC)
• Dwukierunkowa charakterystyka promieniowania, wzdłuż osi tunelu w obie strony
• Pasma Wi-Fi 2400–2500 MHz i 5000–6000 MHz, standardy 802.11g/n/ac/ax (do Wi-Fi 6)
• Zysk 9 dBic w paśmie 2,4 GHz i 11 dBic w paśmie 5 GHz
• Polaryzacja kołowa ogranicza wpływ odbić od ścian i stropu wyrobiska
• Materiał trudnopalny zgodny z MDG 3608:2022 (wytyczne dla materiałów niemetalowych w kopalniach)
• Szczelność IP65, praca w zakresie −40…+70 °C
• Złącza N (m) na przewodach RG-141 o długości 0,6 m

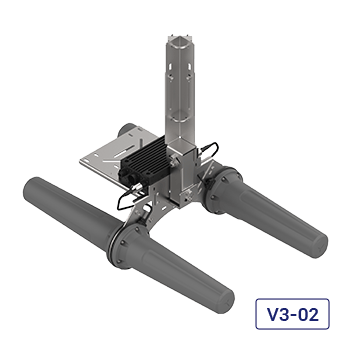

• Montaż pod stropem; wersja V3-02 z uchwytami BRKT-45 i BRKT-47 (mocowanie do kotwi stropowych)

Opis produktu

HELI-22 rozwiązuje typowy problem sieci bezprzewodowych pod ziemią: w długim, wąskim wyrobisku antena dookólna marnuje większość energii na ściany, a sygnał odbity od skał i obudowy wyrobiska zakłóca transmisję. Antena dwukierunkowa kieruje energię wzdłuż tunelu w obie strony, dzięki czemu jeden punkt dostępowy pokrywa dłuższy odcinek wyrobiska, a punkty można rozmieszczać rzadziej.

Wi-Fi 2,4/5 GHz – MIMO 2×2 dzięki polaryzacji kołowej

Każda z dwóch anten HELI-19 pracuje w pasmach 2400–2500 MHz i 5000–6000 MHz. Anteny różnią się kierunkiem polaryzacji kołowej: jedna jest lewoskrętna (LHC), druga prawoskrętna (RHC). Sygnały o przeciwnych polaryzacjach kołowych są od siebie odseparowane, więc para anten tworzy dwa niezależne kanały i pozwala uruchomić transmisję MIMO 2×2 z punktem dostępowym lub mostem radiowym w standardach od 802.11g do 802.11ax.

Polaryzacja kołowa jest szczególnie korzystna pod ziemią: fala odbita od ściany zmienia kierunek skrętności i jest w dużej mierze tłumiona przez antenę odbiorczą. Ogranicza to zakłócenia wielodrogowe, które w tunelach są główną przyczyną spadków przepustowości.

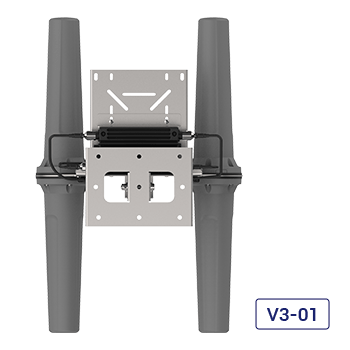

Konstrukcja i montaż

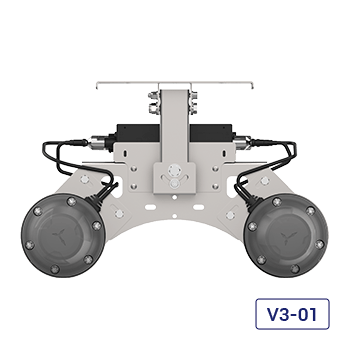

Każda antena ma dwie strony promieniujące (A i B), skierowane w przeciwne strony tunelu. Do anten fabrycznie zamontowane są przewody RG-141 o długości 0,6 m zakończone złączami N (m), które łączy się z punktem dostępowym bezpośrednio lub przez przedłużacz.

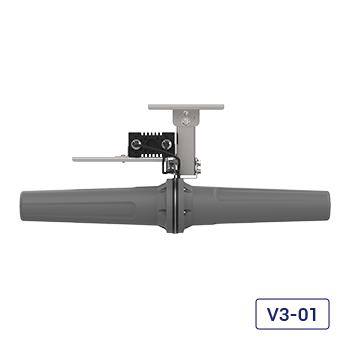

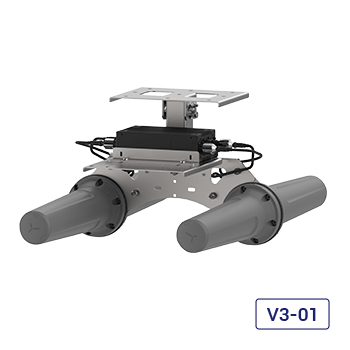

Anteny montuje się pod stropem wyrobiska, z osią ustawioną wzdłuż tunelu. Wersja A-HELI-0022-V3-02 zawiera dwa uchwyty: BRKT-45, który mocuje obie anteny w układzie MIMO, oraz BRKT-47, który pozwala zawiesić zestaw na standardowych kotwach stropowych stosowanych w kopalniach.

Odporność i certyfikaty

Obudowa ma stopień ochrony IP65 (pyłoszczelność i odporność na strugi wody), a anteny pracują w zakresie temperatur od −40 do +70 °C. Materiał obudowy spełnia wymagania trudnopalności według australijskich wytycznych MDG 3608:2022 dla materiałów niemetalowych stosowanych w kopalniach. Dla serii A-HELI-0022-V3 wydano deklaracje zgodności CE oraz certyfikat FRAS.

Współpraca z urządzeniami

HELI-22 współpracuje z punktami dostępowymi i mostami radiowymi Wi-Fi ze złączami N lub, przez adapter, RP-SMA, w tym z urządzeniami przemysłowymi do zastosowań górniczych. W konfiguracji MIMO 2×2 jeden port radia podłącza się do anteny LHC, a drugi do anteny RHC.

Zastosowania

• Sieci Wi-Fi wzdłuż wyrobisk kopalń podziemnych i tuneli
• Uzupełnianie zasięgu w miejscach, gdzie nie dochodzi światłowód lub kabel promieniujący (leaky feeder)
• Telemetria i automatyka podziemna: maszyny, wentylacja, odwadnianie, czujniki gazowe
• Łączność dla personelu: telefony VoWi-Fi, tablety, lokalizacja pracowników
• Tunele drogowe, kolejowe, metro i kolektory technologiczne w fazie budowy i eksploatacji

Specyfikacja techniczna

Dane ogólne

• Typ anteny: zestaw dwóch dwukierunkowych anten helikalnych HELI-19
• Konfiguracja: MIMO 2×2 (polaryzacje LHC + RHC)
• Impedancja: 50 Ω

Anteny Wi-Fi

• Zakres częstotliwości: 2400–2500 MHz, 5000–6000 MHz
• Standardy: IEEE 802.11 g/n/ac/ax (do Wi-Fi 6)
• Polaryzacja: kołowa lewoskrętna (LHC) i prawoskrętna (RHC)
• Charakterystyka: dwukierunkowa
• Zysk 2400–2500 MHz: 9 dBic
• Zysk 5000–6000 MHz: 11 dBic
• WFS (VSWR): < 2:1
• Złącza: N (m)

Przewody

• Typ: RG-141, fabrycznie zamontowane
• Długość: 0,6 m

Dane mechaniczne

• Wymiary zestawu: 629 × 419 × 267 mm
• Masa zestawu: 4,6 kg
• Kolor: szary
• Montaż: pod stropem, uchwyt BRKT-45 (układ MIMO) i BRKT-47 (kotwy stropowe)

Warunki środowiskowe

• Temperatura pracy: −40 °C … +70 °C
• Stopień ochrony: IP65
• Trudnopalność: MDG 3608:2022

Certyfikaty i zgodność

• Zgodność: CE
• Certyfikacja: FRAS (seria A-HELI-0022-V3)

Zawartość zestawu

• 1 × antena HELI-19 o polaryzacji lewoskrętnej (A-HELI-0019-V3-01-L)
• 1 × antena HELI-19 o polaryzacji prawoskrętnej (A-HELI-0019-V3-01-R)
• 1 × uchwyt BRKT-45
• 1 × uchwyt BRKT-47 do kotwi stropowych
