| Pasma | WiFi |
| Typ anteny | zewnętrzna, tunelowa,kierunkowa |
| Typ złącza | N(m) |

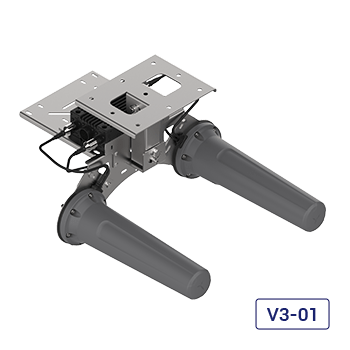

Poynting HELI-21 to zestaw dwóch kierunkowych anten helikalnych HELI-13 o polaryzacji kołowej lewo- i prawoskrętnej, zamontowanych na obrotowym uchwycie sufitowym BRKT-45. Para anten o przeciwnych polaryzacjach tworzy łącze Wi-Fi 2,4/5 GHz MIMO 2×2 skierowane w jedną stronę wyrobiska lub do komory eksploatacyjnej, z zyskiem 12,5 dBic (2,4 GHz) i 13 dBic (5 GHz). Obudowy IP65 z tworzywa ASA, materiał trudnopalny według MDG 3608:2022.
HELI-21 jest gotowym zestawem do budowy kierunkowych łączy Wi-Fi MIMO pod ziemią. Sprawdza się tam, gdzie sieć trzeba poprowadzić w jednym kierunku: od końca chodnika w głąb wyrobiska, z chodnika do komory eksploatacyjnej albo od wlotu tunelu do jego wnętrza. Antena kierunkowa skupia energię w jedną stronę, dzięki czemu sygnał dociera dalej niż z anteny dookólnej, a ściana za anteną nie pochłania połowy mocy. Zestaw zawiera komplet potrzebny do MIMO 2×2: obie wersje polaryzacji i uchwyt, który utrzymuje je w prawidłowym ułożeniu względem siebie.
Każda z dwóch anten HELI-13 ma dwa niezależne porty: port 1 obsługuje pasmo 2400–2500 MHz (zysk 12,5 dBic), a port 2 pasmo 5000–6000 MHz (zysk 13 dBic). Anteny różnią się kierunkiem polaryzacji kołowej: jedna jest lewoskrętna (LHC), druga prawoskrętna (RHC). Sygnały o przeciwnych polaryzacjach kołowych są od siebie odseparowane, więc para anten tworzy dwa niezależne kanały i pozwala uruchomić transmisję MIMO 2×2 w obu pasmach, w standardach od 802.11g do 802.11ax.
Polaryzacja kołowa jest szczególnie korzystna pod ziemią: fala odbita od ściany zmienia kierunek skrętności i jest w dużej mierze tłumiona przez antenę odbiorczą. Ogranicza to zakłócenia wielodrogowe, które w tunelach są główną przyczyną spadków przepustowości, i poprawia propagację za zakrętami wyrobiska.

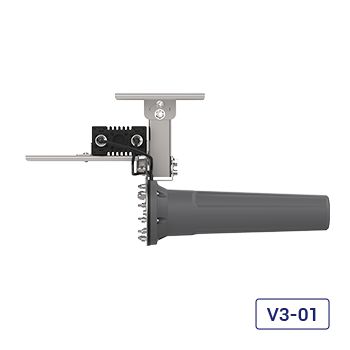

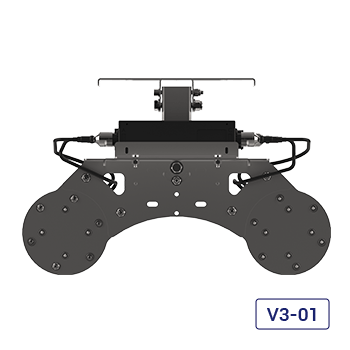

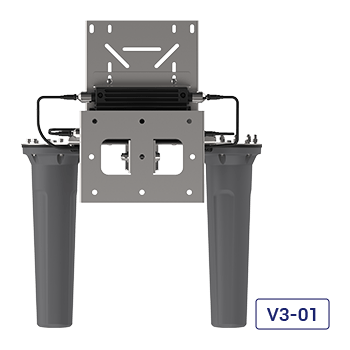

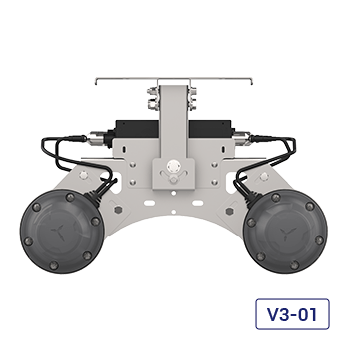

Każda antena ma obudowę o wymiarach 318 × 143 × 116 mm z odpornego na UV tworzywa ASA w kolorze szarym i waży 0,35 kg. Obie anteny montuje się na obrotowym uchwycie sufitowym BRKT-45, który pozwala ustawić je wzdłuż osi wyrobiska. Zestaw po złożeniu ma wymiary 526 × 415 × 266 mm.
Do każdej anteny fabrycznie zamontowano dwa przewody RG-141 o długości 400 mm, zakończone złączami N (m). Cały zestaw ma więc cztery przewody, które łączy się z punktem dostępowym bezpośrednio lub przez przedłużacze.

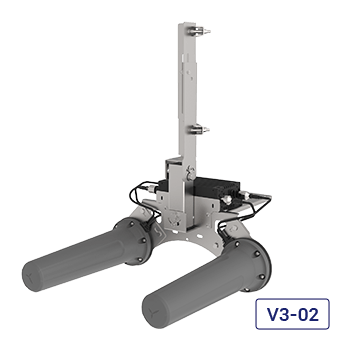

Do montażu na standardowych kotwach stropowych 20 mm służy adapter BRKT-47. Producent oferuje go w zestawie HELI-21 w wersji A-HELI-0021-V3-02 albo osobno.
Obudowy anten mają stopień ochrony IP65 (pyłoszczelność i odporność na strugi wody) oraz odporność na uderzenia IK08. Anteny pracują w zakresie temperatur od −40 do +80 °C i wytrzymują wiatr do 120 km/h, a zgodność z MIL-STD-810G / ASTM B117 potwierdza odporność na mgłę solną. Materiał obudowy spełnia wymagania trudnopalności według australijskich wytycznych MDG 3608:2022 dla materiałów niemetalowych stosowanych w kopalniach. Produkt jest zgodny z dyrektywami CE i RoHS.
HELI-21 współpracuje z punktami dostępowymi i mostami radiowymi Wi-Fi 2×2 ze złączami N lub, przez adaptery, RP-SMA, w tym z urządzeniami przemysłowymi do zastosowań górniczych. W każdym paśmie jeden łańcuch radia podłącza się do anteny LHC, a drugi do anteny RHC. W punkcie dostępowym dwuzakresowym wykorzystuje się wszystkie cztery porty zestawu.
