| Pasma | 300-500 MHz @ SWR ?2 |
| Typ anteny | kierunkowa |
| Typ złącza | N(F) |
Sirio WY 300-4N to 4-elementowa, kierunkowa antena bazowa typu Yagi o bardzo szerokim paśmie UHF 300–500 MHz, z zyskiem do 8 dBi (5,85 dBd) i tłumieniem wstecznym co najmniej 9 dB. Cały zakres jest dopasowany przy WFS ≤ 2 bez strojenia, więc jedna antena obsłuży m.in. pasmo 70 cm, TETRA, LTE-450, radiotelefony UHF i urządzenia ISM 433 MHz. Przyjmuje do 150 W mocy ciągłej, pracuje w polaryzacji pionowej lub poziomej, a przy wymiarach 600 × 480 mm i masie 1,3 kg wytrzymuje wiatr do 180 km/h.
Najważniejsze cechy
Opis produktu
WY 300-4N jest przeznaczona do stacjonarnych instalacji UHF, w których potrzebna jest antena kierunkowa obejmująca kilka systemów naraz albo taka, której nie trzeba wymieniać po zmianie częstotliwości pracy. Zakres 300–500 MHz obejmuje m.in. krótkofalarskie pasmo 70 cm, sieci TETRA (w tym TETRA 350 MHz), pasmo 450 MHz wykorzystywane przez CDMA-450 i LTE-450, radiotelefony UHF 400–470 MHz oraz urządzenia ISM i LoRa 433 MHz. Do pracy w węższym zakresie UHF producent oferuje anteny WY 380/400 w wersjach 3-, 6- i 10-elementowych, w tym o wyższym zysku.
Parametry radiowe

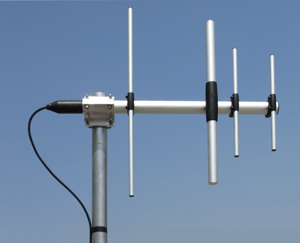

Antena ma cztery elementy: reflektor, zasilany dipol i dwa direktory. Producent zaprojektował ją komputerowo z myślą o szerokim paśmie pracy, a opracowany przez Sirio układ zasilania daje charakterystykę promieniowania o wysokiej symetrii. Zysk maksymalny wynosi 8 dBi (5,85 dBd), a sygnał odbierany od tyłu jest tłumiony o co najmniej 9 dB względem kierunku głównego.
Szerokość wiązki przy spadku o 3 dB, mierzona przy 400 MHz, wynosi 150° w płaszczyźnie H i 68° w płaszczyźnie E. Tak szeroka wiązka ułatwia ustawienie anteny i pozwala obsłużyć z jednego masztu kilka stacji leżących w podobnym kierunku albo pokryć sektor terenu. Na potrzeby wniosków i koordynacji częstotliwości producent podaje kody charakterystyk HCM: 037KA00 (płaszczyzna H) i 034EA30 (płaszczyzna E).
Cały zakres 300–500 MHz jest dopasowany przy WFS ≤ 2, więc anteny nie trzeba stroić pod konkretną częstotliwość. Antena przyjmuje do 150 W mocy ciągłej (CW, przy 30 °C), co pozwala stosować ją ze stacjami bazowymi i przemiennikami UHF.
Polaryzacja i zestawy antenowe
Polaryzację wybiera się sposobem montażu: elementy ustawione pionowo dają polaryzację pionową, stosowaną w radiokomunikacji ruchomej, sieciach TETRA i LTE oraz przy łączności z przemiennikami, a ustawione poziomo – polaryzację poziomą, stosowaną m.in. w łączności krótkofalarskiej na duże odległości. Przy montażu w polaryzacji pionowej otwór drenażowy dipola powinien znaleźć się na dole.
Wyższy zysk można uzyskać, łącząc dwie anteny w zestaw piętrowy (jedna nad drugą) lub równoległy (obok siebie); producent zaleca przede wszystkim zestaw piętrowy. Odstępy między antenami wynoszą przy polaryzacji pionowej 670 mm w zestawie piętrowym i 470 mm w równoległym, a przy poziomej odwrotnie (470 mm piętrowo, 670 mm równolegle).
Konstrukcja i montaż
Wysięgnik (Ø 32 mm), dipol (Ø 24 mm) i elementy (Ø 12 mm) są wykonane z anodowanego aluminium 6063-T5, a złącze z chromowanego mosiądzu. Antena ma wymiary ok. 600 × 480 mm i waży ok. 1,3 kg, a promień obrotu wynosi ok. 470 mm. Niewielkie rozmiary i masa ułatwiają montaż na lekkim maszcie, na ścianie budynku z wysięgnikiem, na dachu kontenera lub na maszcie z rotatorem.

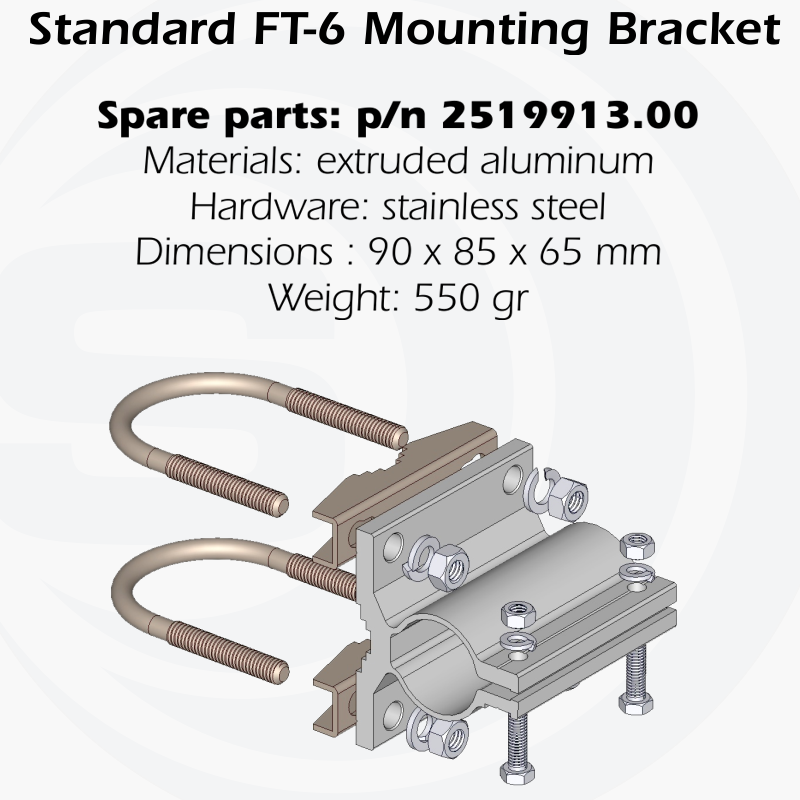

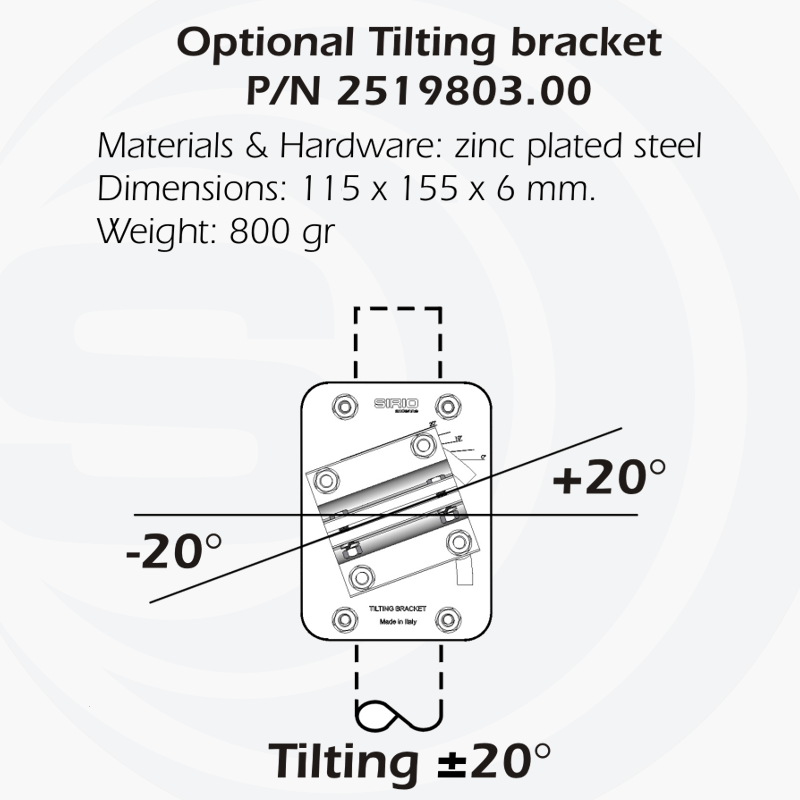

Antena jest dostarczana do samodzielnego złożenia: elementy mocuje się do wysięgnika wkrętami dociskowymi, a dipol ustawia równolegle do pozostałych elementów. Mocowanie tylne na uchwycie FT-6 z wyciskanego aluminium pasuje do masztu o średnicy od 35 do 60 mm. Opcjonalnie dostępny jest uchwyt uchylny do anten serii WY, pozwalający pochylić antenę w pionie o 0–20° w górę lub w dół.
Odporność i ochrona odgromowa
Wszystkie elementy metalowe anteny są zwarte DC do masy, a przewód wewnętrzny złącza ma zwarcie DC, co odprowadza ładunki statyczne i ogranicza skutki wyładowań atmosferycznych. Gniazdo N (f) jest chronione gumową osłoną z EPDM, a elementy z tworzywa są stabilizowane na UV. Antena pracuje w temperaturze od −40 °C do +60 °C i wytrzymuje wiatr do 180 km/h. Powierzchnia czynna na wiatr wynosi tylko 0,048 m².
Współpraca z urządzeniami
Gniazdo N (f) pozwala podłączyć przewód niskostratny dobrany do długości instalacji, zakończony po stronie urządzenia odpowiednim złączem (N, PL-259, SMA, BNC, TNC). Gumowa osłona złącza jest przewidziana dla przewodów o średnicy 5–7 mm; przy grubszym przewodzie złącze warto uszczelnić taśmą samowulkanizującą. Antena współpracuje z radiotelefonami bazowymi i przemiennikami UHF, terminalami i stacjami TETRA, routerami i modemami LTE-450, krótkofalarskimi stacjami 70 cm oraz bramkami LoRa i radiomodemami 433 MHz. W paśmie UHF straty w przewodzie rosną szybciej niż w VHF, dlatego przy dłuższych odcinkach warto stosować przewód o tłumieniu nie większym niż w RG213.
