Sirio WY 140-6N to 6-elementowa, kierunkowa antena bazowa typu Yagi na pasmo VHF 140–160 MHz, o zysku 10,5 dBi (8,35 dBd) i tłumieniu wstecznym co najmniej 16 dB. Pracuje w całym zakresie przy WFS ≤ 1,5 bez strojenia, przyjmuje do 200 W mocy ciągłej i może pracować w polaryzacji pionowej lub poziomej. Przeznaczona do łączności punkt–punkt, radiokomunikacji profesjonalnej, krótkofalarstwa (pasmo 2 m) i łączy M2M.

Najważniejsze cechy

• Szerokopasmowa antena kierunkowa VHF 140–160 MHz, WFS ≤ 1,5 w całym zakresie, bez strojenia
• Zysk 10,5 dBi (8,35 dBd)
• Tłumienie wsteczne (stosunek przód–tył) ≥ 16 dB
• Szerokość wiązki −3 dB: 80° w płaszczyźnie H i 60° w płaszczyźnie E
• Polaryzacja liniowa pionowa lub pozioma, zależnie od sposobu montażu
• Moc maksymalna 200 W (CW), impedancja 50 Ω
• Gniazdo N (f) z gumową osłoną EPDM, przystosowane do przewodów RG58 i RG213
• Wszystkie elementy metalowe zwarte DC do masy (ochrona odgromowa)
• Konstrukcja z anodowanego aluminium 6063-T5, masa ok. 2,44 kg, odporność na wiatr do 120 km/h
• Uchwyt FT-6 z aluminium do masztu Ø 35–60 mm w zestawie

Opis produktu

WY 140-6N jest przeznaczona do stacjonarnych instalacji VHF, w których trzeba skupić energię w jednym kierunku: do zestawienia łącza z odległym przemiennikiem lub stacją bazową, wydłużenia zasięgu sieci radiowej albo ograniczenia zakłóceń dochodzących z innych kierunków. Pasmo 140–160 MHz obejmuje m.in. krótkofalarskie pasmo 2 m, część zakresu radiokomunikacji profesjonalnej VHF oraz pasmo satelitarnych łączy M2M ORBCOMM. Dla zakresu 155–175 MHz producent oferuje wersję WY 155-6N.

Parametry radiowe

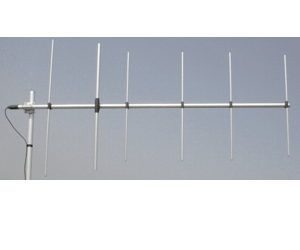

Antena ma sześć elementów: reflektor, zasilany dipol i cztery direktory. Producent zaprojektował ją komputerowo pod kątem najwyższego zysku i tłumienia wstecznego w paśmie pracy. Zysk wynosi 10,5 dBi (8,35 dBd), a sygnał odbierany od tyłu jest tłumiony o co najmniej 16 dB względem kierunku głównego.

Opracowany przez Sirio układ zasilania (zgłoszony do opatentowania) daje charakterystykę promieniowania symetryczną w obu płaszczyznach. Szerokość wiązki przy spadku o 3 dB wynosi 80° w płaszczyźnie H i 60° w płaszczyźnie E. Na potrzeby wniosków i koordynacji częstotliwości producent podaje kody charakterystyk HCM: 042LA28 (płaszczyzna H) i 031EA19 (płaszczyzna E).

Cały zakres 140–160 MHz jest dopasowany przy WFS ≤ 1,5, więc anteny nie trzeba stroić pod konkretną częstotliwość. Antena przyjmuje do 200 W mocy ciągłej (CW, przy 30 °C), co pozwala stosować ją ze stacjami bazowymi i przemiennikami.

Polaryzacja i zestawy antenowe

Polaryzację wybiera się sposobem montażu: elementy ustawione pionowo dają polaryzację pionową, stosowaną w radiokomunikacji ruchomej i przy łączności z przemiennikami, a ustawione poziomo – polaryzację poziomą, stosowaną m.in. w łączności krótkofalarskiej na duże odległości. Przy montażu w polaryzacji pionowej otwór drenażowy dipola powinien znaleźć się na dole.

Wyższy zysk można uzyskać, łącząc dwie anteny w zestaw piętrowy (jedna nad drugą) lub równoległy (obok siebie). Producent podaje odstępy między antenami: przy polaryzacji pionowej 1,6 m w zestawie piętrowym i 1,1 m w równoległym, a przy poziomej odwrotnie (1,1 m piętrowo, 1,6 m równolegle).

Konstrukcja i montaż

Wysięgnik (Ø 32 mm), dipol (Ø 24 mm) i elementy (Ø 12 mm) są wykonane z anodowanego aluminium 6063-T5, a złącze z chromowanego mosiądzu. Antena ma wymiary ok. 2010 × 1085 mm i waży ok. 2,44 kg, a promień obrotu wynosi ok. 1940 mm, co trzeba uwzględnić przy montażu na maszcie z rotatorem lub obok innych anten.

Antena jest dostarczana do samodzielnego złożenia: elementy mocuje się do wysięgnika wkrętami dociskowymi, a dipol ustawia równolegle do pozostałych elementów. Mocowanie tylne na uchwycie FT-6 z wyciskanego aluminium pasuje do masztu o średnicy od 35 do 60 mm. Opcjonalnie dostępny jest uchwyt uchylny do anten serii WY, pozwalający pochylić antenę w pionie.

Odporność i ochrona odgromowa

Wszystkie elementy metalowe anteny są zwarte DC do masy, a przewód wewnętrzny złącza ma zwarcie DC, co odprowadza ładunki statyczne i ogranicza skutki wyładowań atmosferycznych. Gniazdo N (f) jest chronione gumową osłoną z EPDM, a elementy z tworzywa są stabilizowane na UV. Antena pracuje w temperaturze od −40 °C do +60 °C i wytrzymuje wiatr do 120 km/h. Powierzchnia czynna na wiatr wynosi 0,150 m².

Współpraca z urządzeniami

Gniazdo N (f) pozwala podłączyć przewód RG213 lub inny przewód niskostratny dobrany do długości instalacji, zakończony po stronie urządzenia odpowiednim złączem (N, PL-259, SMA, BNC). Antena współpracuje z radiotelefonami bazowymi i przemiennikami VHF, krótkofalarskimi stacjami 2 m, modemami i odbiornikami telemetrycznymi oraz terminalami ORBCOMM. Przy długich przewodach w paśmie VHF warto stosować przewód o tłumieniu nie większym niż w RG213.

Zastosowania

• Łącza punkt–punkt VHF do przemiennika lub odległej stacji bazowej, np. w sieciach radiokomunikacji służb, przedsiębiorstw i ochrony
• Stacje bazowe w miejscach o słabym zasięgu: tereny wiejskie, górskie, zakłady przemysłowe, kopalnie odkrywkowe
• Krótkofalarstwo w paśmie 2 m (144–146 MHz): łączność DX, łączność przez przemienniki, APRS, zestawy piętrowe
• Telemetria i M2M: łącza satelitarne ORBCOMM, radiomodemy VHF w systemach SCADA, wodociągach i energetyce
• Ograniczenie zakłóceń i interferencji z innych kierunków dzięki tłumieniu wstecznemu ≥ 16 dB

Specyfikacja techniczna

Dane ogólne

• Typ anteny: kierunkowa antena bazowa Yagi
• Liczba elementów: 6
• Zakres częstotliwości: 140–160 MHz
• Impedancja: 50 Ω
• Moc maksymalna: 200 W (CW, przy 30 °C)
• Zwarcie DC do masy: tak, wszystkie elementy metalowe, przewód wewnętrzny zwarty DC

Parametry elektryczne

• Pasmo pracy przy WFS ≤ 1,5: 140–160 MHz (bez strojenia)
• Zysk: 10,5 dBi (8,35 dBd)
• Tłumienie wsteczne (przód–tył): ≥ 16 dB
• Szerokość wiązki −3 dB, płaszczyzna H: 80° (kod HCM 042LA28)
• Szerokość wiązki −3 dB, płaszczyzna E: 60° (kod HCM 031EA19)
• Polaryzacja: liniowa, pionowa lub pozioma (zależnie od montażu)
• Złącze: N (f) z gumową osłoną, dla przewodów RG58 lub RG213

Dane mechaniczne

• Wymiary (szer. × wys.): ok. 2010 × 1085 mm
• Promień obrotu: ok. 1940 mm
• Masa: ok. 2440 g
• Średnica wysięgnika / dipola / elementów: Ø 32 mm / Ø 24 mm / Ø 12 mm
• Materiały: aluminium anodowane 6063-T5, mosiądz chromowany, tworzywo termoplastyczne stabilizowane UV, guma EPDM
• Montaż: tylny, na maszcie Ø 35–60 mm, uchwyt FT-6 w zestawie
• Uchwyt FT-6: aluminium wyciskane, osprzęt ze stali nierdzewnej i ocynkowanej, ok. 95 × 85 × 65 mm, ok. 550 g
• Akcesoria opcjonalne: uchwyt uchylny do anten serii WY

Warunki środowiskowe

• Temperatura pracy: −40 °C … +60 °C
• Odporność na wiatr: do 120 km/h
• Powierzchnia czynna na wiatr: 0,150 m²
• Obciążenie wiatrem przy 150 km/h: 184 N

Zawartość zestawu

• 1 × antena Sirio WY 140-6N do złożenia (wysięgnik, elementy, dipol z gniazdem N (f))
• 1 × uchwyt montażowy FT-6 do masztu Ø 35–60 mm
• Elementy montażowe (wkręty, zaślepki, uszczelka) i klucz imbusowy 2,5 mm
