Anteny

2109720.00
Symbol producenta: 2109720.00
Producent: SIRIO Antenne S.r.l.

GPF 21 N – antena bazowa VHF 5/8 λ, 135–175 MHz, 3,65 dBi, N
Pasma135-175 MHz
Typ antenydookólna
Typ złączaN(F)
W opakowaniu:
1 szt.

Minimalna ilość:
1 szt.

Minimalna partia:
1 szt.

Stan magazynowy:
Zapytaj

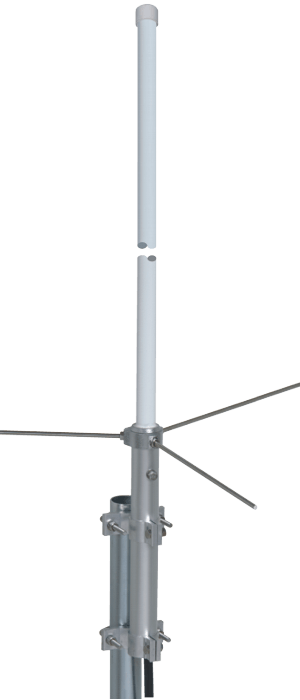

Sirio GPF 21 N to dookólna antena bazowa VHF typu ground plane z pojedynczym promiennikiem 5/8 λ, strojona w zakresie 135–175 MHz przez skrócenie promiennika. Ma zysk 1,5 dBd (3,65 dBi), przyjmuje do 200 W mocy ciągłej i ma szeroką wiązkę 80° w płaszczyźnie pionowej. Ma wysokość ok. 1,73 m, więc sprawdza się tam, gdzie dłuższa antena kolinearna byłaby zbyt duża. Przeznaczona do stacji bazowych radiokomunikacji profesjonalnej, krótkofalarstwa (pasmo 2 m), łączności morskiej, AIS i systemów telemetrii.

Najważniejsze cechy

  • Dookólna antena VHF strojona w zakresie 135–175 MHz przez przycięcie promiennika
  • Promiennik 5/8 λ z przeciwwagą z radiali, zysk 1,5 dBd (3,65 dBi)
  • Charakterystyka 360° w płaszczyźnie poziomej, szerokość wiązki −3 dB w płaszczyźnie pionowej 80°
  • Pasmo pracy przy WFS ≤ 2 od ok. 5,6 MHz (135 MHz) do ok. 9,2 MHz (175 MHz)
  • Polaryzacja liniowa pionowa, impedancja 50 Ω
  • Moc maksymalna 200 W (CW)

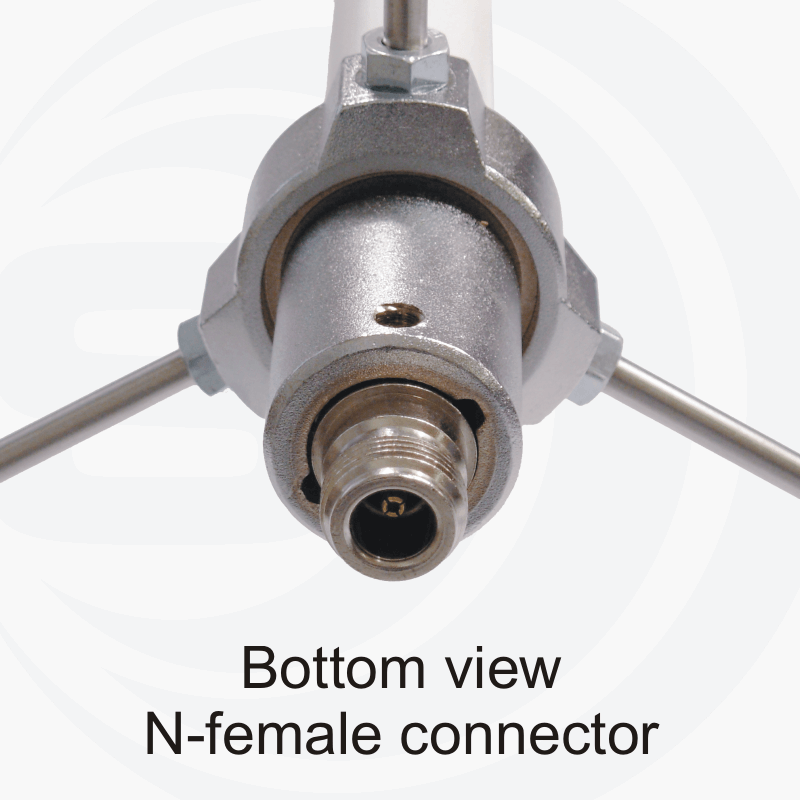

  • Gniazdo N (f) ze złoconym stykiem środkowym
  • Pełne zwarcie DC do masy, także przewodu wewnętrznego (ochrona przed ładunkami statycznymi)
  • Wysokość ok. 1730 mm, masa ok. 1,2 kg, odporność na wiatr do 200 km/h
  • Uchwyt boczny z anodowanego aluminium do masztu Ø 35–60 mm

Opis produktu

GPF 21 N jest przeznaczona do stacjonarnych instalacji VHF, w których antena ma obsłużyć stacje rozmieszczone dookoła niej: radiotelefony przenośne i samochodowe, jednostki pływające albo rozproszone punkty telemetryczne. Ma jeden promiennik 5/8 λ zamiast układu kolinearnego, więc daje mniejszy zysk niż kolinearna GPF 22 N (6 dBi), ale jest prawie o połowę niższa, lżejsza, łatwiejsza w montażu i mniej obciąża maszt. Szersza wiązka w płaszczyźnie pionowej lepiej obsługuje też stacje położone wyraźnie wyżej lub niżej od anteny, np. w terenie górzystym albo przy montażu na wysokim budynku.

Parametry radiowe

Antena składa się z promiennika 5/8 λ i przeciwwagi z radiali o długości ok. 495 mm. Zysk wynosi 1,5 dBd (3,65 dBi), a charakterystyka w płaszczyźnie poziomej jest dookólna (360°). W płaszczyźnie pionowej wiązka ma szerokość 80° przy spadku o 3 dB, a producent podaje kąt promieniowania 28°. Na potrzeby wniosków i koordynacji częstotliwości producent podaje kody charakterystyk HCM: 000ND00 (płaszczyzna pozioma) i 040ND00 (płaszczyzna pionowa).

Antena przyjmuje do 200 W mocy ciągłej (CW, przy 30 °C), więc może pracować ze stacjami bazowymi i przemiennikami VHF. Impedancja wynosi 50 Ω, a polaryzacja jest liniowa pionowa, zgodna z radiotelefonami ruchomymi i przenośnymi. Po zestrojeniu WFS na częstotliwości rezonansowej jest bliski 1,0, a pasmo przy WFS ≤ 2 rośnie wraz z częstotliwością: od ok. 5,6 MHz przy 135 MHz do ok. 9,2 MHz przy 175 MHz. W paśmie 2 m (ok. 6,7 MHz szerokości przy 145 MHz) antena obejmuje więc z zapasem cały zakres 144–146 MHz.

Strojenie na częstotliwość pracy

GPF 21 N jest jednym modelem na cały zakres 135–175 MHz, ale nie pracuje w nim jednocześnie: przed montażem antenę stroi się na wybraną częstotliwość, przycinając promiennik według diagramu strojenia z instrukcji producenta. Promiennik skraca się wyłącznie od dolnej strony. Producent zaznacza, że diagram ma charakter orientacyjny, a strojenie końcowe należy wykonać z miernikiem WFS.

Strojenie polega na odkręceniu dołączonym kluczem dolnej śruby sześciokątnej, zdjęciu cewki wewnętrznej i górnej zaślepki, wysunięciu promiennika wewnętrznego, przycięciu go na wybraną częstotliwość i ponownym złożeniu anteny. Dzięki temu jeden model pokrywa m.in. pasmo krótkofalarskie 2 m, radiokomunikację profesjonalną VHF, morskie pasmo VHF z AIS (161,975 i 162,025 MHz) oraz pasmo ISM 169 MHz stosowane w zdalnym odczycie liczników.

Konstrukcja i montaż

Promiennik z mosiądzu i miedzi jest osłonięty rurą z włókna szklanego, radiale i elementy złączne wykonano ze stali nierdzewnej, a pozostałe części z anodowanego aluminium, mosiądzu i Zamaku. Antena ma wysokość ok. 1730 mm i waży ok. 1200 g. Montuje się ją z boku masztu na uchwycie z anodowanego aluminium, który w aktualnej wersji produktu pasuje do masztu o średnicy od 35 do 60 mm. Radiale i uchwyt montuje się na końcu, po zestrojeniu anteny.

Odporność i ochrona odgromowa

Wszystkie elementy metalowe anteny są zwarte DC do masy, a przewód wewnętrzny złącza ma zwarcie DC, co chroni dołączony radiotelefon przed ładunkami statycznymi gromadzącymi się na antenie. Antena wytrzymuje wiatr do 200 km/h. Powierzchnia czynna na wiatr wynosi 0,05 m², a obciążenie wiatrem przy 150 km/h 55 N, co warto uwzględnić przy doborze masztu i montażu obok innych anten.

Współpraca z urządzeniami

Gniazdo N (f) pozwala podłączyć przewód RG213 lub inny przewód niskostratny dobrany do długości instalacji, zakończony po stronie urządzenia odpowiednim złączem (N, PL-259, BNC, SMA). Antena współpracuje z radiotelefonami bazowymi i przemiennikami VHF, krótkofalarskimi stacjami 2 m, radiotelefonami morskimi i odbiornikami AIS, radiomodemami telemetrycznymi oraz koncentratorami odczytu liczników 169 MHz.

Zastosowania

  • Stacje bazowe i przemienniki VHF w sieciach radiokomunikacji służb, przedsiębiorstw, transportu i ochrony
  • Krótkofalarstwo w paśmie 2 m (144–146 MHz): stacje bazowe, przemienniki, węzły APRS
  • Łączność morska i śródlądowa: stacje brzegowe VHF w portach i marinach, odbiorniki AIS 162 MHz
  • Telemetria i M2M: radiomodemy VHF w systemach SCADA, wodociągach i energetyce, łącza ORBCOMM
  • Zdalny odczyt liczników w paśmie ISM 169 MHz (Wireless M-Bus): koncentratory danych w sieciach wodociągowych i gazowych
  • Instalacje, w których liczy się niewielka wysokość anteny i małe obciążenie masztu, oraz łączność w terenie górzystym

Specyfikacja techniczna

Dane ogólne

  • Typ anteny: dookólna antena bazowa ground plane 5/8 λ
  • Zakres częstotliwości: 135–175 MHz, strojona przez przycięcie promiennika
  • Impedancja: 50 Ω
  • Moc maksymalna: 200 W (CW, przy 30 °C)
  • Zwarcie DC do masy: tak, wszystkie elementy metalowe i przewód wewnętrzny

Parametry elektryczne

  • Zysk: 1,5 dBd (3,65 dBi)
  • Charakterystyka w płaszczyźnie poziomej: dookólna 360° (kod HCM 000ND00)
  • Szerokość wiązki −3 dB w płaszczyźnie pionowej: 80° (kod HCM 040ND00)
  • Kąt promieniowania: 28°
  • Polaryzacja: liniowa pionowa
  • WFS na częstotliwości rezonansowej: 1,003 (135 MHz) do 1,09 (175 MHz)
  • Pasmo przy WFS ≤ 2: od ok. 5,6 MHz (135 MHz) do ok. 9,2 MHz (175 MHz)
  • Złącze: N (f), złocony styk środkowy

Dane mechaniczne

  • Wysokość: ok. 1730 mm
  • Długość radiali: ok. 495 mm
  • Masa: ok. 1200 g
  • Materiały: włókno szklane, aluminium anodowane, mosiądz, miedź, stal nierdzewna, Zamak
  • Montaż: boczny, na maszcie Ø 35–60 mm, uchwyt z anodowanego aluminium w zestawie

Warunki środowiskowe

  • Odporność na wiatr: do 200 km/h
  • Powierzchnia czynna na wiatr: 0,05 m²
  • Obciążenie wiatrem przy 150 km/h: 55 N

Zawartość zestawu

  • 1 × antena Sirio GPF 21 N (promiennik z cewką i gniazdem N (f))
  • Radiale przeciwwagi
  • 1 × uchwyt boczny do masztu Ø 35–60 mm
  • Klucz do śruby sześciokątnej (do strojenia)
