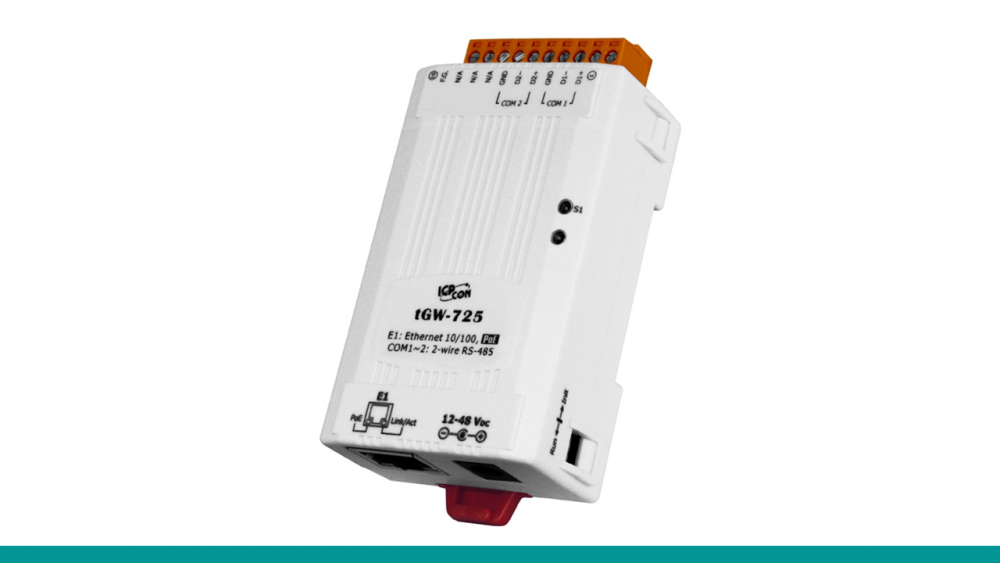

TGW-725CR
Symbol producenta: tGW-725 CR
Producent: ICP DAS
Pokaż więcej informacji o marce ICP DAS

Urządzenia automatyki Tiny Modbus/TCto RTU/ASCII Gateway
Programowalnośćtak
W opakowaniu:
1 szt.

Minimalna ilość:
1 szt.

Minimalna partia:
1 szt.

Stan magazynowy:
Zapytaj

TGW-725CR to moduł działający jako brama Modbus firmy ICP DAS umożliwiający hostowi Modbus który pracuje w protokołach TCP/UDP na komunikacje z szeregowymi urządzeniami Modbus RTU/ASCII przez Ethernet eliminując problem kabli wymaganych do obsługi urządzeń komunikujących się szeregowo.

Protokół Modbus stał się standardem komunikacyjnym w strefach przemysłowych-pozwala na komunikację pomiędzy wieloma urządzeniami podłączonymi do jednej sieci RS-485. Przykładowo zadaniem systemu mogą być niezależne pomiary temperatury i wilgotności powietrza razem z wysyłaniem wyników do komputera. Modbus często używany jest do łączenia komputera nadzorującego z jednostką zdalnego terminala(RTU) w systemach nadzoru i przejmowania danych SCADA.

Moduł może być używany do tworzenia połączeń poprzez pary i trasowania danych poprzez protokoły TCP/IP pomiędzy dwoma szeregowymi urządzeniami Modbus RTU/ASCII które same nie oferują możliwości do podłączenia sieci Ethernet.

Maksymalna liczba połączeń TCP dla każdego portu to 32 co pozwala wielu urządzeniom pracującym w trybie "master" na dostęp do urządzeń pracujących w trybie "slave" na tym samym porcie szeregowym. Funkcja read-cache jest stosowana aby zapisać poprzednie żądania i odpowiedzi w pamięci buffera modułu  TGW-725CR co znaczy,że w momencie kiedy inne urządzenie HMI/SCADA pracujące w trybie "master" wysyłając to samo żądanie od razu otrzymują odpowiedź. Mocno redukuje to czas wczytywania na portach komunikacyjnych,zapewnia szybsze odpowiedzi TCP i poprawia stabilność całego systemu.

Procesorem modułu TGW-725CR jest 32-bitowy mikrokontroler zarządzający efektywnym zarządzaniem sieci. Ponadto system ma wbudowany serwer sieciowy który oferuje intuicyjny system zarządania przeglądarkowego i pozwala na modyfikacje konfiguracji modułu wliczając DHCP i statyczne IP,bramę i maskę i ustawienia portów szeregowych.

TGW-725CR jest kompatybilny z IEEE 802.3af czyli funkcjonalnością PoE-urządzenie może być zasilanie za pomocą kabla Ethernet standardowej 5 kategorii. Jeżeli zasilanie PoE nie będzie dostępne moduł może być również zasilany poprzez adapter DC. Cały system nastawiony jest na energooszczędność najwyższego rzędu.

Cechy charakterystyczne:

  • obsługuje Modbus TCP/UDP master i slave
  • obsługuje Modbus RTU/ASCII master i slave
  • max. połączenia TCP (masters) na port szeregowy: 32
  • read-cache zapewnia szybszą reakcję Modbus TCP/UDP
  • obsługa respondera UDP do wykrywania urządzeń (UDP Search)
  • statyczne IP lub konfiguracja sieci DHCP
  • łatwa aktualizacja firmware'u poprzez Ethernet (BOOTP, TFTP)
  • mały serwer www do konfiguracji (HTTP)
  • zawiera 32-bitowy moduł MCU, który efektywnie obsługuje ruch sieciowy
  • 10/100 Base-TX Ethernet, RJ-45 x 1 (auto-negocjacja, auto MDI/MDIX, wskaźniki LED)
  • zawiera redundantne wejścia zasilania: PoE (IEEE 802.3af, klasa 1) i gniazdo DC
  • pozwala na automatyczne sterowanie kierunkiem RS-485
  • męskie złącze DB-9 lub złącze bloku zacisków dla łatwego okablowania
  • niewielkie rozmiary i niskie zużycie energii
  • zgodność z dyrektywą RoHS i brak halogenu
  • ekonomiczna bramka Modbus

Szczegółowa specyfikacja:

  • CUP: 32-bitowy ARM
  • porty COM: 2 x RS-485, max. szybkość transmisji: 115200 bps
  • Ethernet: 10/100 Base-TX, 8-pin RJ-45 x 1, (Auto-negotiating, Auto-MDI/MDIX, LED indicator) PoE (IEEE 802.3af, Class 1)
  • pobór mocy: 0.07 A @ 24 VDC
  • PoE: IEEE 802.3af, klasa 1
  • zasilanie z therminal block: +12 ~ 48 VDC
  • obudowa: tworzywo sztuczne
  • wymiary: 52 mm x 95 mm x 27 mm (W x H x D)
  • sposób montażu: na szynie DIN
  • temperatura pracy: -25 ~ 75 ℃
  • gwarancja: 12 miesięcy
