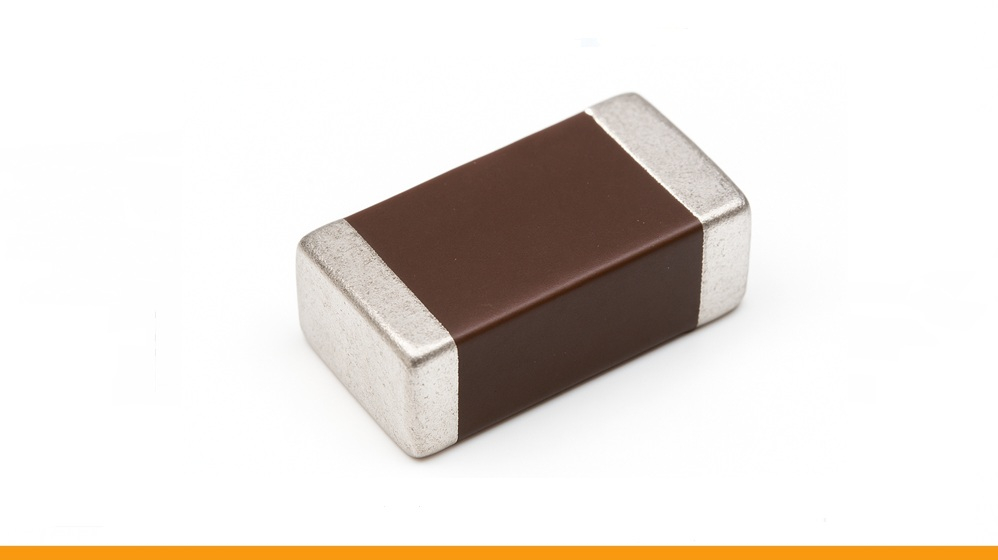

CL31B474KBHNNNE to wielowarstwowy kondensator ceramiczny (MLCC) SMD z serii CL, przeznaczony do ogólnego zastosowania w obwodach elektronicznych. Wykorzystuje dielektryk klasy II typu X7R, zapewniający stabilną pojemność w szerokim zakresie temperatur pracy. Produkt spełnia wymagania środowiskowe dzięki wykonaniu bez ołowiu (Pb-free).

Dane elektryczne

• pojemność nominalna: 0,47 µF (470 nF)
• napięcie znamionowe (DC): 50 V
• tolerancja pojemności: ±10 %
• charakterystyka temperaturowa: X7R (−55 °C do +125 °C)
• współczynnik stratności (tan δ): maks. 2,5 %
• prąd upływu: ≤ 0,5 µA lub ≤ 0,1CV (mniejsza z wartości)

Dane mechaniczne

• rozmiar obudowy: 1206 (3216 metryczne)
• wymiary:
  • długość: 3,2 ± 0,2 mm
  • szerokość: 1,6 ± 0,2 mm
  • wysokość: 1,6 ± 0,2 mm
• elektrody końcowe: Ni/Sn (Pb-free)
• metoda montażu: powierzchniowa (SMD)
• pakowanie: taśma na rolce (embossed tape, 7 cali)
• warunki lutowania (Reflow)
• temperatura szczytowa: 260 °C (±0 / −5 °C)
• czas powyżej 220 °C: maks. 60 s
• liczba cykli lutowania: maks. 3

Zalecenia użytkowe

• stosować w aplikacjach wymagających stabilnej pojemności przy napięciu 50 V
• należy unikać nadmiernych naprężeń mechanicznych płytki drukowanej (PCB)
• po lutowaniu kondensator powinien ostygnąć do temperatury pokojowej przed testowaniem elektrycznym

Zakres zastosowań

• ogólne układy elektroniczne: obwody zasilania, sprzężenia, filtrowanie sygnałów i odsprzęganie napięć zasilających.

Specyfikacja:

• pojemność: 0,47 µF
• napięcie znamionowe: 50 V DC
• tolerancja: ±10 %
• dielektryk: X7R
• zakres temperatur: −55 °C ÷ +125 °C
• wymiary (L × W × T): 3,2 × 1,6 × 1,6 mm
• montaż: SMD
• końcówki: Ni/Sn (Pb-free)
• opakowanie: taśma na rolce (7”)
