Współczesna kolej coraz intensywniej wykorzystuje cyfrowe systemy sterowania, komunikacji oraz monitoringu, które wymagają niezawodnych platform obliczeniowych pracujących w najbardziej wymagających warunkach eksploatacyjnych.
Rozwój inteligentnych systemów transportowych (ITS), automatyki kolejowej oraz cyfrowego zarządzania taborem sprawia, że operatorzy infrastruktury i producenci pojazdów szynowych poszukują urządzeń zapewniających nieprzerwaną komunikację, wysoką niezawodność oraz zgodność z międzynarodowymi normami kolejowymi. Odpowiedzią na te wymagania są przemysłowe komputery kolejowe Axiomtek tBOX520 oraz moduły komunikacyjne EIO118 i VAM706/VAM707, które umożliwiają budowę nowoczesnych systemów HMI opartych na panelach GOT710A i GOT712A, monitoringu sieci LTE oraz komunikacji pokładowej.
Środowisko kolejowe należy do najbardziej wymagających obszarów zastosowań elektroniki przemysłowej. Ciągłe drgania, wstrząsy, zmienne temperatury oraz zakłócenia elektromagnetyczne wymagają stosowania urządzeń spełniających rygorystyczne normy branżowe.
Komputer kolejowy Axiomtek tBOX520 został zaprojektowany z myślą o pracy w branży transportu szynowego, w lokomotywach, pociągach pasażerskich, składach dużych prędkości oraz pojazdach specjalistycznych. Konstrukcja bezwentylatorowa zwiększa niezawodność urządzenia i ogranicza konieczność prowadzenia prac serwisowych nawet podczas wieloletniej eksploatacji.
Urządzenie spełnia wymagania norm EN 50155 oraz EN 45545-2, dzięki czemu może być wykorzystywane w profesjonalnych aplikacjach kolejowych na całym świecie. Szeroki zakres temperatur pracy od -40°C do +70°C oraz zasilanie 24–110 VDC umożliwiają bezproblemową integrację z różnymi typami taboru kolejowego.
[ BELKA kierująca do newsa o tBOXach ]

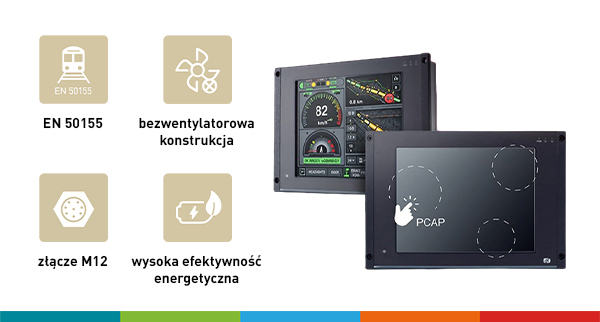

Systemy sterowania wykorzystywane w kabinach maszynistów oraz panelach operatorskich wymagają urządzeń zapewniających wysoką czytelność obrazu oraz niezawodność pracy.
GOT710A wyposażono w ekran o przekątnej 10,4 cala, dostępny również w wersji z mechaniczną klawiaturą frontową zgodną z normą UIC 612-01, co pozwala na obsługę kluczowych funkcji bez odrywania wzroku od torów.
GOT712A oferuje większy, 12,1-calowy ekran XGA TFT LCD o jasności 600 nitów, idealny do prezentacji rozbudowanych interfejsów graficznych.
Oba panele wykorzystują pojemnościowy ekran dotykowy (PCAP) umożliwiający intuicyjną obsługę w rękawicach oraz zapewniają wysoką czytelność nawet przy silnym nasłonecznieniu.
Panel operatorski został zaprojektowany specjalnie do pracy w środowisku kolejowym.
Aluminiowy front o klasie szczelności IP65 skutecznie chroni elektronikę przed kurzem i wilgocią. Bezwentylatorowa konstrukcja eliminuje elementy podatne na zużycie, a przemysłowe złącza M12 ograniczają ryzyko utraty połączeń wskutek drgań.
Urządzenie spełnia wymagania norm EN 50155 oraz EN 45545-2, dzięki czemu może być wykorzystywane jako element profesjonalnych systemów HMI instalowanych w nowoczesnym taborze kolejowym.
Nowoczesne systemy kolejowe wymagają współpracy z wieloma urządzeniami komunikacyjnymi oraz sterownikami.
Seria GOT została wyposażona między innymi w interfejs CAN Bus, dwa porty Ethernet 2.5 GbE, dwa porty COM, dwa porty USB oraz cyfrowe wejścia i wyjścia DIO.
Producent przewidział również możliwość rozbudowy urządzenia o moduły Wi-Fi, LTE oraz dodatkową pamięć masową z wykorzystaniem gniazd Mini PCIe i M.2. Dodatkowym atutem jest elastyczne okno I/O umożliwiające implementację magistrali MVB wykorzystywanej w wielu projektach kolejowych. Ponadto, wersja z klawiaturą jest wyposażona w 4 programowalne przyciski.
W systemach pracujących przez całą dobę bardzo ważna jest wysoka efektywność energetyczna.
Panel GOT712A wykorzystuje energooszczędny czterordzeniowy procesor Intel Atom® x6425E, który zapewnia wysoką wydajność przy jednoczesnym ograniczeniu poboru energii oraz ilości wydzielanego ciepła.
Urządzenie wyposażono dodatkowo w automatyczny czujnik jasności, który dynamicznie dostosowuje podświetlenie ekranu do warunków otoczenia. Poprawia to komfort pracy operatora oraz ogranicza zużycie energii podczas eksploatacji.

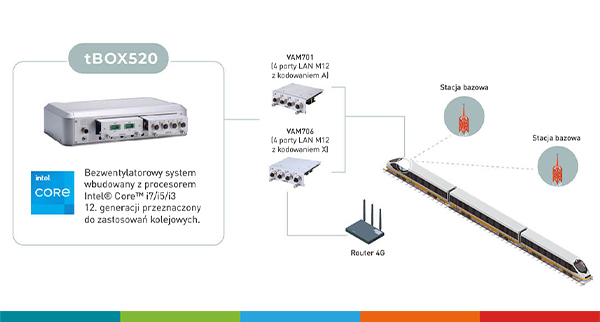

Nowoczesne systemy kolejowe wymagają jednoczesnej obsługi wielu urządzeń komunikacyjnych pracujących w sieci Ethernet. Moduły rozszerzeń VAM706 oraz VAM707 znacząco zwiększają możliwości integracyjne platformy tBOX520.
Urządzenia oferują przemysłowe porty Gigabit Ethernet wyposażone w złącza M12 przeznaczone do zastosowań kolejowych. Takie rozwiązanie zapewnia wysoką odporność mechaniczną oraz stabilną transmisję danych nawet podczas ciągłych drgań i wstrząsów występujących podczas jazdy.
VAM706 to moduł wyposażony w 4 porty LAN GbE M12 z kodowaniem X. Z kolei VAM707 wyposażony jest w 4 porty LAN GbE M12 z kodowaniem X i obsługą PoE.
Moduły zostały zaprojektowane zgodnie z wymaganiami norm kolejowych oraz poddane testom odporności na drgania i udary mechaniczne, dzięki czemu mogą pracować w najbardziej wymagających aplikacjach transportowych.
Pociągi poruszające się pomiędzy regionami oraz państwami korzystają z wielu sieci operatorów komórkowych. Zmieniające się częstotliwości, roaming oraz różnice w jakości pokrycia mogą powodować przerwy w transmisji danych, które odpowiadają m.in. za Systemy Informacji Pasażerskiej, Systemy monitoringu wizyjnego, Zdalnej diagnostyki taboru.

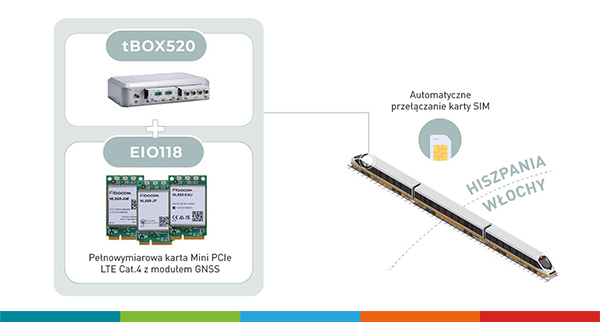

Moduł komunikacyjny EIO118 został opracowany z myślą o zapewnieniu stabilnej komunikacji LTE w zastosowaniach kolejowych. Obsługuje technologię LTE Cat.4 z prędkością pobierania danych do 150 Mb/s oraz wysyłania do 50 Mb/s, oferując jednocześnie zgodność z wieloma światowymi pasmami LTE, WCDMA oraz GSM.
Dzięki temu rozwiązanie może być wykorzystywane zarówno w krajowych, jak i międzynarodowych systemach kolejowych wymagających niezawodnej komunikacji mobilnej.
Podczas przejazdu przez obszary o słabszym zasięgu bardzo istotne staje się automatyczne utrzymanie połączenia z siecią komórkową.
EIO118 wyposażono w funkcję automatycznego przełączania kart SIM, mechanizm Watchdog oraz odbiornik GNSS umożliwiający dokładne określanie położenia pojazdu.
Rozwiązanie pozwala ograniczyć ryzyko utraty łączności, zwiększa dostępność systemów telemetrycznych oraz ułatwia zarządzanie flotą pojazdów kolejowych realizujących przewozy na dużych odległościach.
Rozbudowane systemy teleinformatyczne wymagają możliwości zdalnego nadzoru nad urządzeniami pracującymi w pociągach.
Platforma Communication Manager API umożliwia monitorowanie stanu modułów komunikacyjnych, zdalne przełączanie kart SIM, wykrywanie nieprawidłowości oraz ponowne uruchamianie urządzeń bez konieczności fizycznej obecności serwisu.
Takie rozwiązanie ogranicza koszty utrzymania infrastruktury, skraca czas usuwania awarii oraz zwiększa dostępność systemów odpowiedzialnych za komunikację kolejową.
Nowoczesne systemy kolejowe coraz częściej integrują komunikację LTE, monitoring infrastruktury, platformy IoT, systemy HMI oraz zaawansowaną analizę danych.
Komputer kolejowy tBOX520, moduły komunikacyjne EIO118 i VAM706/VAM707 oraz panel operatorski GOT712A tworzą spójne środowisko umożliwiające budowę niezawodnych systemów sterowania, komunikacji oraz monitoringu dla transportu szynowego.
Połączenie zgodności z normami kolejowymi, wysokiej odporności środowiskowej, szerokich możliwości komunikacyjnych oraz elastycznej rozbudowy sprawia, że rozwiązania Axiomtek doskonale odpowiadają na potrzeby producentów taboru, integratorów systemów oraz operatorów infrastruktury kolejowej.
Producent deklaruje także wsparcie dla platform do min. 2030 roku, co pozwala na zaplanowanie długotrwałej eksploatacji urządzeń.
Wdrażanie certyfikowanych komputerów embedded, paneli HMI oraz przemysłowych modułów komunikacyjnych wspiera rozwój inteligentnej kolei, zwiększa bezpieczeństwo eksploatacji oraz umożliwia budowę nowoczesnych systemów transportowych opartych na cyfrowej komunikacji, automatyce i rozwiązaniach Internetu Rzeczy.
Pomagamy w doborze certyfikowanych urządzeń EN 50155 oraz konfiguracji modułów komunikacyjnych. Prosimy o kontakt pod adresem e-mail: iit[at]jm.pl lub korzystając z poniższego formularza kontaktowego.
