Efektywne zarządzanie dużymi obiektami komercyjnymi wymaga niezawodnej komunikacji pomiędzy wszystkimi systemami technicznymi budynku. Centrale wentylacyjne, klimakonwektory, pompy, zbiorniki wody czy instalacje przeciwpożarowe muszą pracować jako jeden spójny ekosystem, zapewniając komfort użytkowników, bezpieczeństwo oraz optymalizację kosztów eksploatacji.
Coraz większą rolę w automatyce budynkowej odgrywa technologia LoRaWAN, która umożliwia bezprzewodową komunikację urządzeń IoT z systemem Building Management System (BMS). Dzięki temu możliwe jest centralne monitorowanie infrastruktury, zdalne zarządzanie urządzeniami oraz szybka integracja z istniejącymi instalacjami przy ograniczeniu kosztów związanych z prowadzeniem nowego okablowania.
Poniższe studium przypadku przedstawia wdrożenie zrealizowane w dużym kompleksie handlowym w Asunción (Paragwaj), gdzie rozwiązania Milesight zostały wykorzystane do integracji systemów HVAC, gospodarki wodnej, pomp oraz ochrony przeciwpożarowej w jednej platformie BMS/SCADA. Case study pokazuje, w jaki sposób technologia LoRaWAN wspiera nowoczesną automatykę budynkową oraz ułatwia zarządzanie rozbudowaną infrastrukturą techniczną.
Lokalizacja: Asunción, Paragwaj
Zastosowanie:
Tupi Marketplace to rozległe centrum handlowe należące do sieci TUPI, składające się z trzech hal handlowych, strefy gastronomicznej oraz pięciu kondygnacji biurowych. Tak rozbudowany obiekt wymaga sprawnego zarządzania wieloma instalacjami technicznymi jednocześnie oraz stałego dostępu do informacji o ich stanie.
Na terenie obiektu pracuje ponad 50 central wentylacyjno-klimatyzacyjnych (AHU) oraz ponad 60 jednostek fan coil odpowiedzialnych za utrzymanie odpowiednich warunków w poszczególnych strefach budynku. Dodatkowo infrastruktura obejmuje trzy zbiorniki wody oraz system ochrony przeciwpożarowej, których ciągłe monitorowanie ma kluczowe znaczenie dla bezpieczeństwa oraz ciągłości działania obiektu.
Jednym z głównych wyzwań projektu była integracja wielu niezależnych systemów technicznych w ramach jednej platformy zarządzania budynkiem. System HVAC, monitoring pomp, gospodarka wodna oraz instalacja przeciwpożarowa funkcjonowały jako oddzielne elementy infrastruktury, co utrudniało ich wspólną obsługę oraz bieżącą analizę danych.
Kolejnym problemem była skala instalacji. Ponad sto urządzeń HVAC rozmieszczonych na wielu kondygnacjach wymagało rozwiązania umożliwiającego centralny monitoring, zdalne zarządzanie oraz łatwiejszą konserwację bez konieczności każdorazowej wizyty serwisowej przy urządzeniu.
Istotnym aspektem było również ograniczenie prac instalacyjnych. W działającym centrum handlowym prowadzenie nowego okablowania wiązałoby się z dodatkowymi kosztami oraz utrudnieniami dla funkcjonowania obiektu, dlatego poszukiwano rozwiązania wykorzystującego komunikację bezprzewodową.
Administratorzy potrzebowali także bieżącego podglądu infrastruktury krytycznej. Brak centralnego monitorowania poziomu wody, pracy pomp czy stanu instalacji przeciwpożarowej utrudniał szybkie wykrywanie usterek i podejmowanie odpowiednich działań.

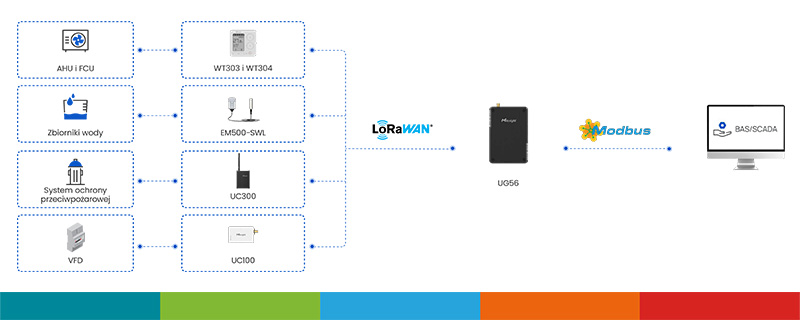

Aby scentralizować zarządzanie wszystkimi instalacjami, wdrożono rozwiązanie oparte na sieci LoRaWAN oraz urządzeniach Milesight zintegrowanych z platformą BMS/SCADA. Dzięki temu wszystkie kluczowe systemy budynku zostały połączone w jednym środowisku umożliwiającym monitorowanie parametrów pracy, zdalne sterowanie oraz szybką diagnostykę.

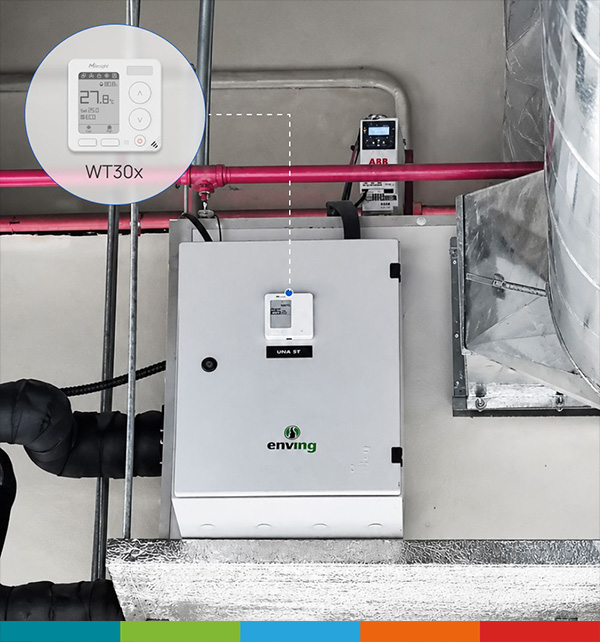

Za zarządzanie instalacją HVAC odpowiadają termostaty LoRaWAN Milesight WT303 oraz WT304. Urządzenia sterują pracą 103 jednostek AHU i fan coil rozmieszczonych w różnych częściach budynku, zapewniając stabilną i efektywną pracę systemu klimatyzacji oraz ogrzewania. Dzięki komunikacji LoRaWAN możliwe jest centralne zarządzanie temperaturą bez konieczności prowadzenia dodatkowego okablowania.

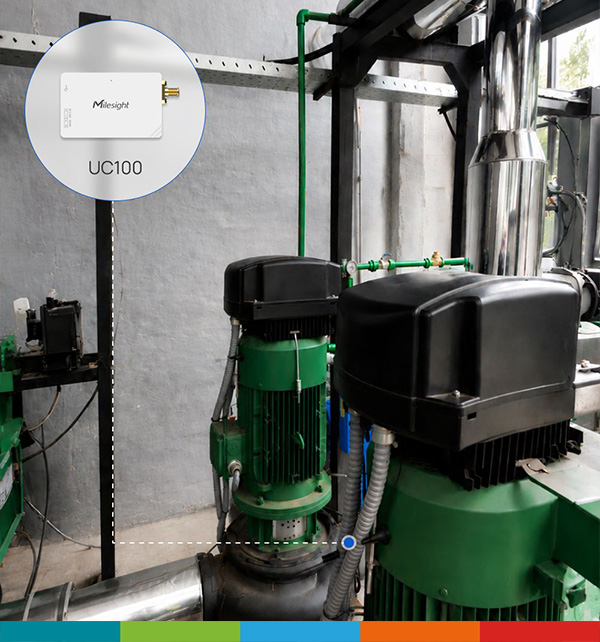

Do monitorowania trzech pomp HVAC wykorzystano konwertery Milesight UC100. Urządzenia komunikują się z przemiennikami częstotliwości (VFD) poprzez protokół Modbus i przesyłają dane do platformy BMS co pięć minut. Pozwala to na bieżącą kontrolę parametrów pracy oraz szybsze wykrywanie nieprawidłowości.

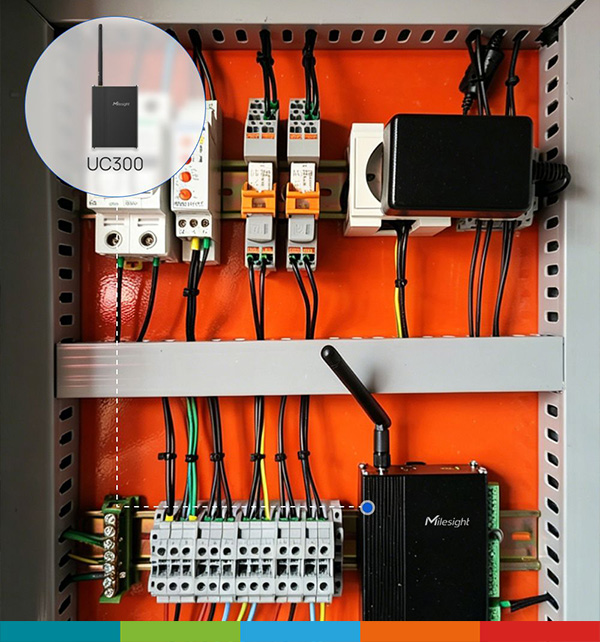

Sterownik Milesight UC300 został połączony z centralą systemu przeciwpożarowego. Wykorzystując wejścia cyfrowe, monitoruje stany alarmowe oraz sygnalizuje ewentualne usterki, przekazując informacje do platformy BMS/SCADA w czasie rzeczywistym.

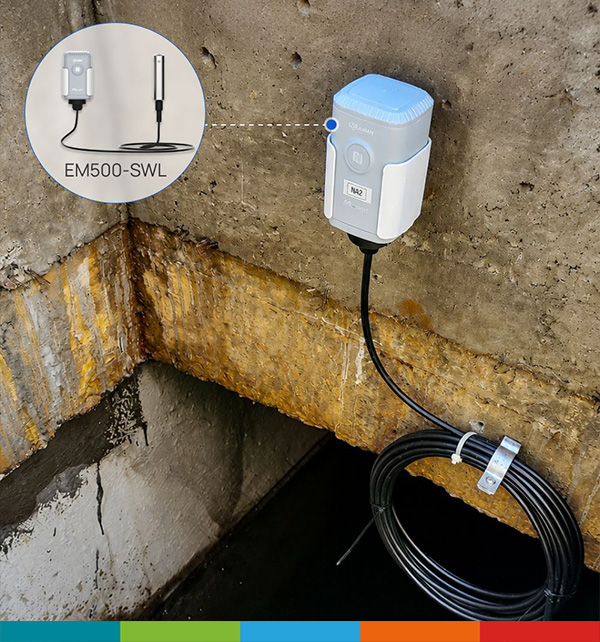

Za kontrolę poziomu oraz objętości wody odpowiadają czujniki Milesight EM500-SWL. Dane przesyłane do systemu zarządzania pozwalają skuteczniej nadzorować gospodarkę wodną oraz szybciej reagować na ewentualne problemy związane z pracą instalacji.
Komunikację pomiędzy wszystkimi urządzeniami zapewniają przemysłowe bramy LoRaWAN Milesight UG56, które integrują dane z poszczególnych instalacji i przekazują je do platformy BMS/SCADA.
Integracja wszystkich systemów w jednej platformie pozwoliła zautomatyzować pracę instalacji HVAC wraz z systemem oświetlenia, eliminując konieczność ręcznego uruchamiania i wyłączania urządzeń. Dzięki centralnemu monitoringowi administratorzy mogą znacznie szybciej identyfikować awarie układów uzupełniania wody, co przekłada się na większą niezawodność infrastruktury.
Dużym ułatwieniem okazało się również zdalne sterowanie temperaturą. Wiele urządzeń zostało zamontowanych na wysokości przekraczającej cztery metry, dlatego możliwość ich obsługi z poziomu systemu BMS znacząco usprawniła codzienną eksploatację oraz prace serwisowe.
Dane środowiskowe wykorzystywane przez algorytmy BMS umożliwiły lepszą współpracę systemów HVAC i oświetlenia, zapewniając stabilne warunki wewnątrz budynku oraz ograniczając zużycie energii.
Rozwiązania Milesight zostały wybrane ze względu na możliwość uproszczenia wdrożenia automatyki budynkowej w dużym obiekcie. Bezprzewodowa komunikacja LoRaWAN pozwoliła ograniczyć ilość okablowania oraz uprościć integrację wielu systemów działających w jednym środowisku.
Istotnym atutem była również kompatybilność z protokołem Modbus, która umożliwiła łatwą współpracę z istniejącą platformą BMS/SCADA. Producent zwraca także uwagę na stabilną komunikację, wysoką jakość urządzeń oraz możliwość dalszej rozbudowy systemu w przyszłości.
Przedstawione wdrożenie pokazuje, że technologia LoRaWAN może skutecznie wspierać zarządzanie rozbudowaną infrastrukturą techniczną dużych obiektów komercyjnych. Integracja systemów HVAC, monitoringu pomp, gospodarki wodnej oraz ochrony przeciwpożarowej w jednej platformie BMS zwiększa przejrzystość danych, ułatwia zarządzanie budynkiem oraz pozwala szybciej reagować na zdarzenia mające wpływ na bezpieczeństwo i ciągłość pracy obiektu.
Rozwiązania Milesight umożliwiają stopniową cyfryzację automatyki budynkowej, ograniczając jednocześnie koszty wdrożenia dzięki wykorzystaniu komunikacji LoRaWAN.
Automatyka budynkowa LoRaWAN wykorzystuje bezprzewodową sieć LoRaWAN do komunikacji pomiędzy urządzeniami IoT a systemem zarządzania budynkiem (BMS). Pozwala monitorować oraz sterować instalacjami bez konieczności prowadzenia rozbudowanego okablowania.
W zależności od potrzeb obiektu platforma BMS może integrować m.in. systemy HVAC, monitoring pomp, gospodarkę wodną, oświetlenie, systemy przeciwpożarowe, liczniki mediów czy czujniki środowiskowe. W prezentowanym wdrożeniu zintegrowano system HVAC, monitoring pomp, zbiorników wody oraz instalację przeciwpożarową.
Technologia LoRaWAN ogranicza konieczność prowadzenia nowego okablowania, dzięki czemu wdrożenie może być przeprowadzone szybciej i przy mniejszej ingerencji w funkcjonowanie obiektu. Jest to szczególnie istotne w centrach handlowych, biurowcach oraz budynkach już użytkowanych.
W projekcie zastosowano termostaty WT303 i WT304, konwertery Modbus UC100, sterownik UC300, czujniki poziomu cieczy EM500-SWL oraz przemysłowe bramy LoRaWAN UG56.
