Seria PM-3133-CPS to nowoczesne, trójfazowe mierniki energii typu Smart Power Meter, zaprojektowane przez ICP DAS z myślą o precyzyjnym monitoringu zużycia energii elektrycznej w czasie rzeczywistym. Urządzenia tej serii łączą wysoką dokładność pomiarów z elastyczną komunikacją przemysłową oraz łatwością instalacji, dzięki czemu znajdują zastosowanie zarówno w prostych instalacjach energetycznych, jak i w rozbudowanych systemach automatyki przemysłowej.
Liczniki PM-3133-CPS umożliwiają kompleksową analizę energii w różnych konfiguracjach sieci: 3P4W, 3P3W, 1P3W oraz 1P2W. Dzięki pomiarom True RMS urządzenia zapewniają wiarygodne wartości napięcia, prądu i mocy nawet w warunkach dużych zniekształceń przebiegów.
Seria obsługuje pomiar prądu do 400 A (w zależności od zastosowanego przekładnika CT) oraz napięcia do 500 V AC, co pozwala na wykorzystanie zarówno po stronie niskiego napięcia, jak i w systemach średniego napięcia (po stronie wtórnej). Wysoka dokładność pomiarowa, na poziomie poniżej 0,5% (przy PF=1), umożliwia zastosowanie urządzeń w aplikacjach wymagających dużej precyzji rozliczeniowej i analitycznej.
Jedną z kluczowych cech serii PM-3133-CPS jest możliwość dwukierunkowego pomiaru energii elektrycznej (bi-directional kWh), co pozwala na monitorowanie zarówno poboru, jak i oddawania energii do sieci – szczególnie istotne w instalacjach z odnawialnymi źródłami energii.
Urządzenia oferują również analizę jakości energii, w tym pomiar całkowitego współczynnika zniekształceń harmonicznych (THD), co umożliwia ocenę stabilności i czystości sygnału zasilającego w systemie.

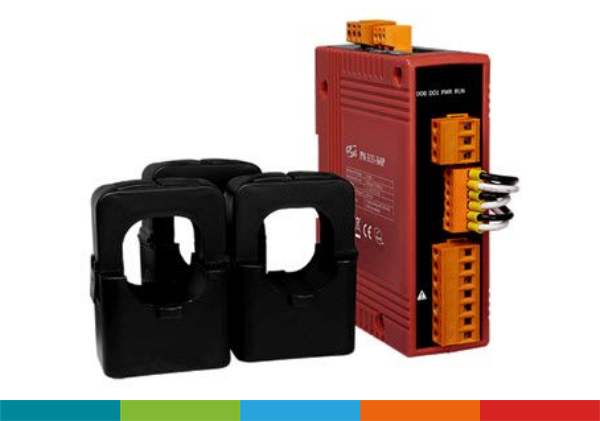

Seria PM-3133-CPS została wyposażona w przekładniki prądowe typu clip-on, które znacząco upraszczają montaż bez konieczności przerywania obwodu elektrycznego. Różne warianty przekładników pozwalają na dopasowanie urządzenia do zakresu prądowego instalacji – od mniejszych obciążeń po aplikacje przemysłowe sięgające 400 A.
Kompaktowa konstrukcja mierników oraz szeroki zakres napięcia zasilania (10–500 VAC) zapewniają kompatybilność z instalacjami stosowanymi na całym świecie.
Wersje PM-3133-xxxP-CPS zostały wyposażone w interfejs CANopen, dzięki czemu mogą pracować jako urządzenia typu slave w sieciach automatyki przemysłowej. Wykorzystanie mechanizmu PDO z timerem zdarzeń umożliwia cykliczną transmisję danych pomiarowych bez konieczności ciągłego odpytywania urządzenia, co zwiększa efektywność komunikacji w systemach o dużej liczbie węzłów.
Dodatkowo magistrala CAN zapewnia mechanizm arbitrażu, eliminujący kolizje danych i zwiększający stabilność transmisji, co ma kluczowe znaczenie w systemach monitoringu energii działających w czasie rzeczywistym.
Mierniki wyposażono w dwa wyjścia przekaźnikowe (Form A), które mogą być wykorzystane do sygnalizacji stanów alarmowych lub sterowania urządzeniami zewnętrznymi, takimi jak sygnalizatory świetlne czy systemy ostrzegawcze. Dzięki temu urządzenie pełni nie tylko funkcję pomiarową, ale również elementu systemu zabezpieczeń instalacji elektrycznej.
Seria PM-3133-CPS znajduje zastosowanie w systemach monitoringu energii w zakładach przemysłowych, budynkach komercyjnych, instalacjach fotowoltaicznych oraz infrastrukturze krytycznej. Dzięki wysokiej dokładności i obsłudze różnych topologii sieci, urządzenia te są wykorzystywane zarówno do analizy zużycia energii, jak i optymalizacji kosztów eksploatacyjnych oraz diagnostyki pracy maszyn i linii produkcyjnych.
PM-3133-CPS to zaawansowana seria inteligentnych liczników energii, łącząca precyzyjne pomiary, analizę jakości energii oraz elastyczną integrację w systemach automatyki przemysłowej. Dzięki komunikacji CANopen, łatwej instalacji oraz szerokim możliwościom pomiarowym, stanowi kompletne rozwiązanie do nowoczesnego zarządzania energią w środowisku przemysłowym.
