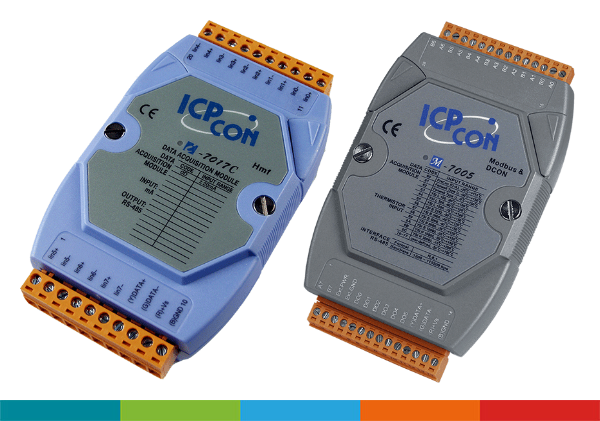

Zdalne moduły I/O serii I-7000 i M-7000 zapewniają ekonomiczną ochronę oraz kondycjonowanie sygnałów dla różnorodnych, cennych systemów sterowania przemysłowego. Linia produktów obejmuje rozwiązania typu sensor–komputer, komputer–sensor, cyfrowe I/O, timery/liczniki, konwertery RS-232 na RS-485, USB na RS-485, repeatery RS-485, huby RS-485 oraz konwertery RS-232/422/485 na światłowód.
Seria I-7000 obsługuje protokół DCON, natomiast moduły M-7000 obsługują protokoły Modbus RTU oraz DCON. Wiele systemów SCADA/HMI oraz sterowników PLC wspiera protokół Modbus RTU, co ułatwia integrację z modułami M-7000.
Seria I-7000 to rodzina modułów sieciowych do akwizycji danych i sterowania, obsługujących protokół DCON. Posiada taką samą obudowę jak seria M-7000.
Seria M-7000 to rodzina modułów sieciowych do akwizycji danych i sterowania, obsługujących protokoły Modbus RTU oraz DCON. Dzięki Modbus RTU moduły mogą łatwo komunikować się z najpopularniejszym oprogramowaniem SCADA/HMI i sterownikami PLC. Posiada taką samą obudowę jak seria I-7000.
Moduły I-7000 i M-7000 wykorzystują przemysłowy standard komunikacji RS-485, umożliwiający szybką i stabilną transmisję danych na duże odległości w architekturze wielopunktowej. Dzięki prostemu modelowi komunikacji zapytanie/odpowiedź oraz obsłudze protokołów DCON (I-7000) i Modbus RTU/DCON (M-7000), urządzenia można łatwo integrować z systemami SCADA, HMI oraz sterownikami PLC. Dodatkowo wspierane są popularne języki programowania (C, VB, Delphi) oraz narzędzia takie jak LabVIEW, Indusoft czy EZ Data Logger. Wbudowany układ Self-Tuner automatycznie dostosowuje parametry transmisji i kierunek komunikacji, co znacząco upraszcza konfigurację sieci.

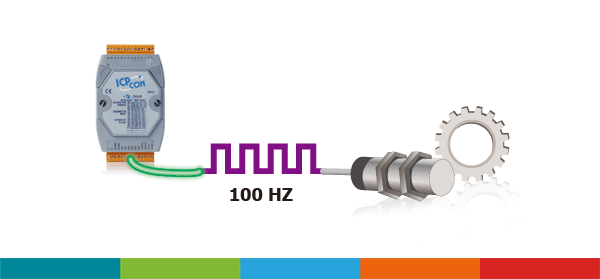

Moduły oferują szerokie możliwości konfiguracji wejść i wyjść analogowych, w tym wybór typów sygnałów i zakresów pomiarowych, które mogą być ustawiane zdalnie. Wyjścia DO i AO pozwalają na definiowanie wartości startowych oraz stanów bezpiecznych. Wejścia cyfrowe (DI) zapewniają rozszerzoną funkcjonalność – poza standardowym odczytem umożliwiają zliczanie sygnałów (do 100 Hz) oraz rejestrację krótkich impulsów dzięki funkcji latch, co eliminuje ryzyko utraty zdarzeń.

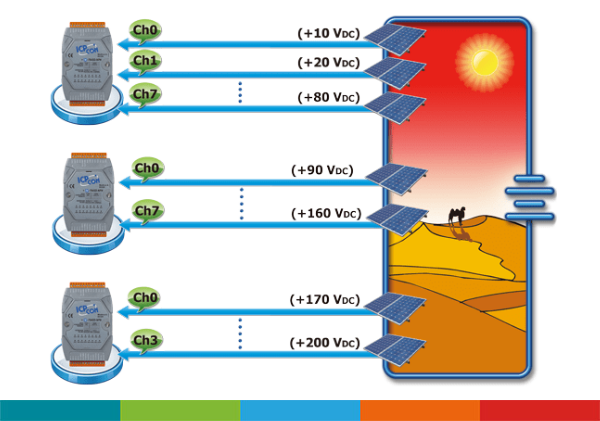

Rozwiązania z serii I-7000 i M-7000 zostały zaprojektowane z myślą o wysokim poziomie bezpieczeństwa pracy. Zastosowano liczne mechanizmy ochronne, takie jak zabezpieczenia przeciwprzepięciowe i nadprądowe, ochrona przed wyładowaniami elektrostatycznymi (ESD zgodnie z IEC 61000-4-2) oraz izolacja galwaniczna 3000 VDC między obwodami. Moduły oferują także ochronę napięcia wspólnego (±200 VDC) oraz wirtualną izolację między kanałami (±400 VDC), co minimalizuje wpływ zakłóceń. Dodatkowo funkcja wykrywania przerwy w obwodzie dla czujników temperatury zwiększa bezpieczeństwo aplikacji krytycznych.
W celu zapewnienia ciągłości pracy moduły wyposażono w podwójny mechanizm watchdog – sprzętowy oraz programowy. Watchdog modułu automatycznie resetuje urządzenie w przypadku zawieszenia, natomiast watchdog hosta monitoruje komunikację z systemem nadrzędnym i w razie awarii przełącza wyjścia w stan bezpieczny. Takie podejście znacząco zwiększa odporność systemu na błędy i nieprzewidziane sytuacje.
Urządzenia zostały zaprojektowane z myślą o łatwej instalacji – możliwy jest montaż na szynie DIN lub w konfiguracji piggyback. System można również łatwo rozbudowywać dzięki zastosowaniu repeatera I-7510, który pozwala wydłużyć sieć RS-485 nawet o 1200 metrów oraz zapewnia izolację i segmentację sieci. Takie rozwiązanie zwiększa elastyczność projektowania i odporność całej infrastruktury na zakłócenia.
Wsparcie programowe obejmuje zestaw narzędzi ułatwiających konfigurację, integrację oraz wizualizację danych z modułów I-7000 i M-7000.

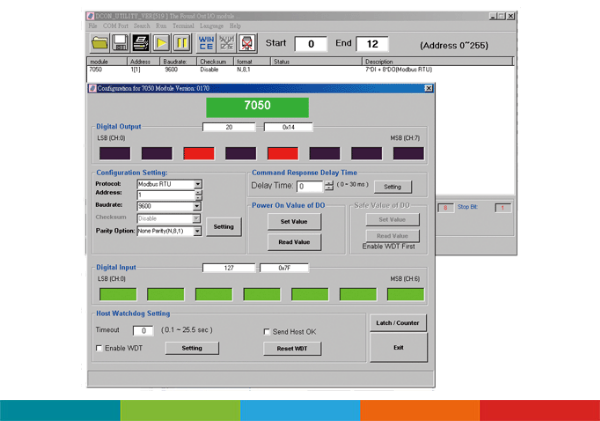

DCON Utility to aplikacja służąca do wyszukiwania, konfiguracji oraz testowania urządzeń poprzez łącze szeregowe RS-232 lub RS-485. Z kolei OPC Server (NAPOPC_ST DA Server) stanowi bezpłatne rozwiązanie OPC DA dla produktów ICP DAS, oparte na technologii OLE COM/DCOM firmy Microsoft, które umożliwia integrację danych z systemami SCADA, HMI oraz bazami danych, przy czym systemy SCADA/HMI lub bazy danych wysyłają zapytania, a serwer OPC pobiera dane zarówno z modułów ICP DAS (bez opłat licencyjnych), jak i z urządzeń innych producentów w modelu licencjonowanym. Dostępne są różne wersje tego oprogramowania, w tym dla systemu Windows Desktop, Windows XP Embedded oraz Windows CE5 i CE6, wszystkie w wariantach bezpłatnych.
Uzupełnieniem oferty jest EZ Data Logger, czyli narzędzie do tworzenia prostych systemów SCADA na platformach Windows 2000/XP/Vista, dostępne w wersji Lite oraz Professional, które pozwala na szybkie budowanie aplikacji do rejestracji danych bez konieczności programowania, dzięki intuicyjnemu interfejsowi użytkownika.
Moduły I-7000 i M-7000 znajdują zastosowanie w szeroko pojętej automatyce przemysłowej oraz systemach monitoringu i sterowania, ponieważ umożliwiają niezawodną komunikację oraz precyzyjną akwizycję danych w rozproszonych instalacjach.
Są wykorzystywane w automatyce maszyn, gdzie odpowiadają za zbieranie sygnałów z czujników i sterowanie elementami wykonawczymi, co pozwala na zwiększenie efektywności i kontroli procesów produkcyjnych.
Sprawdzają się również w systemach testowych i pomiarowych, gdzie kluczowa jest dokładność oraz odporność na zakłócenia.
W automatyce budynkowej wspierają zarządzanie instalacjami takimi jak ogrzewanie, wentylacja czy oświetlenie, zapewniając stabilną pracę i integrację z systemami nadrzędnymi.
Moduły te są także stosowane w systemach energii odnawialnej, np. instalacjach fotowoltaicznych, gdzie umożliwiają monitorowanie parametrów pracy.
W systemach kontroli zanieczyszczeń pozwalają na ciągłe zbieranie danych środowiskowych, a w aplikacjach takich jak komory grzewcze zapewniają bezpieczne i precyzyjne sterowanie temperaturą, co jest kluczowe dla ochrony urządzeń i procesów.
