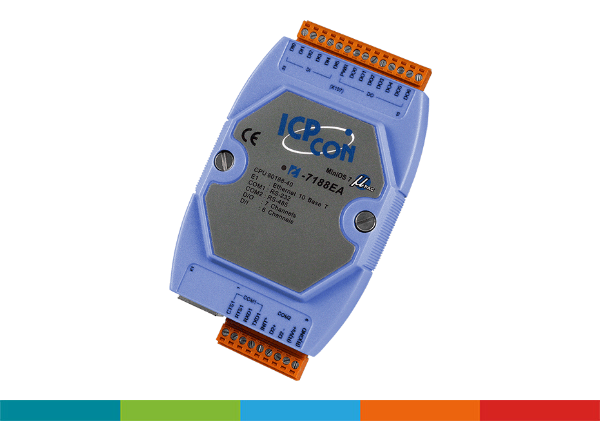

I-7188EA – kompaktowy sterownik PAC z komunikacją Ethernet

Seria I-7188EA to niewielkie, programowalne sterowniki automatyki (PAC), które łączą w sobie funkcje sterowania procesem, komunikacji przemysłowej oraz podstawowych wejść i wyjść cyfrowych. Urządzenie zostało zaprojektowane jako rozwiązanie typu „all-in-one” do zastosowań, w których istotna jest kompaktowa budowa, możliwość programowania oraz łatwa integracja z istniejącymi systemami.

Architektura i system operacyjny

I-7188EA bazuje na procesorze 80188-40 i pracuje pod kontrolą wbudowanego systemu MiniOS7, który zapewnia stabilne środowisko dla aplikacji automatyki. Producent udostępnia zestawy narzędzi programistycznych, pozwalające na tworzenie oprogramowania w języku C, co daje użytkownikowi dużą elastyczność w implementacji logiki sterowania oraz komunikacji.

Pamięć i zasoby systemowe

Urządzenie wyposażone jest w pamięć Flash oraz EEPROM, które umożliwiają przechowywanie zarówno programu użytkownika, jak i danych konfiguracyjnych. Dodatkowo zastosowano 64-bitowy unikalny numer seryjny, który ułatwia identyfikację urządzenia w systemach rozproszonych. Wbudowany watchdog zwiększa niezawodność pracy, automatycznie reagując na ewentualne błędy systemowe i przywracając poprawne działanie sterownika.

Interfejsy komunikacyjne

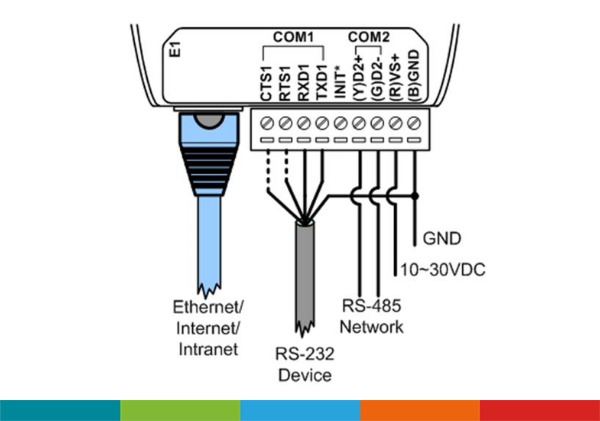

I-7188EA posiada zarówno interfejs Ethernet w standardzie 10BASE-T, jak i klasyczne porty szeregowe RS-232 oraz RS-485. Dzięki temu może pełnić rolę pomostu pomiędzy urządzeniami szeregowymi a sieciami komputerowymi, umożliwiając ich integrację w ramach systemów nadrzędnych i komunikację w standardzie przemysłowym Modbus.

Wbudowane wejścia i wyjścia

Sterownik wyposażono w zintegrowane wejścia i wyjścia cyfrowe, co pozwala na bezpośrednią obsługę sygnałów procesowych bez konieczności stosowania dodatkowych modułów rozszerzeń. Wejścia cyfrowe umożliwiają zbieranie sygnałów z czujników, natomiast wyjścia typu open-collector pozwalają na sterowanie prostymi elementami wykonawczymi.

Zastosowania

I-7188EA znajduje zastosowanie przede wszystkim w systemach, w których konieczna jest integracja urządzeń szeregowych z siecią Ethernet oraz umożliwienie ich pracy w środowisku sieciowym. Jest często wykorzystywany w prostych systemach sterowania i monitoringu, a także w modernizacji starszych instalacji automatyki, gdzie konieczne jest ich podłączenie do nowoczesnych systemów SCADA poprzez standardowe protokoły komunikacyjne.
