Microchip SAMA5D27 Wireless SOM1 (WLSOM1) czyli zestaw sprawdzonych komponentów Microchip idealny do wykorzystania w aplikacjach IoT

2020-05-12

Przedstawiamy Państwu SAMA5D27 Wireless SOM1 (WLSOM1) produkcji Microchip - jednostronny moduł typu System on Module (SOM) rozbudowany o komunikacje WiFi/Bluetooth, otwierający nowe możliwości dla aplikacji działających pod kontrolą systemu Linux zamknięte w płytce o rozmiarach 4 x 4 cm.

Dzięki zastosowaniu prezentowanego WLSOM1 można zmniejszyć złożoność oraz obniżyć koszt płytki PCB.

SAMA5D27-WLSOM1 posiada m.in.:

  • Procesor Cortex-A5 o taktowaniu 500MHz
  • 256MB pamięci SDRAM LPDDR2
  • Układ zarządzania energią MCP16502
  • Moduł Wi-Fi i Bluetooth WILC3000
  • Wstępnie zaprogramowany adres MAC EUI-48
  • Układ crypto ATECC608A
  • Oscylatory MEMS do generowania zegara
  • Nadajnik Ethernet o przepustowości do 100Mb/s
  • Przemysłowy zakres temperaturowy pracy (-40°C do +85°C)

WLSOM1 idealnie nadaje się do wykorzystania w aplikacjach związanych z IoT jak np.:

  • Smart Home (sterowanie oświetleniem domowym, temperaturą, urządzeniami RTV i AGD, bramą garażową, czujnikami gazów),
  • Elektronice noszonej (układ w wersji SiP) zwanej także „wearables” (smartwatche, krokomierze, biżuteria z nadajnikiem umożliwiająca łatwe zlokalizowanie w razie zagubienia lub kradzieży – lub jednocześnie posiadająca czujniki związane z e-zdrowiem),
  • Urządzenia związane z e-zdrowiem (smart ubrania monitorujące np. tętno, spalanie kalorii, jakość snu lub dostosowujące temperaturę odzieży, czujniki pozwalające monitorować stan zdrowia i przesyłać te informacje do lekarza lub opiekuna bez konieczności wizyt w przychodniach albo szpitalach),
  • Smart City (pomiar jakości i temperatury powietrza, natężenia ruchu drogowego, systemy wczesnego wykrywania i ostrzegania przed niebezpieczeństwami typu silny wiatr, powódź lub trzęsienie ziemi),
  • W rozwiązaniach stosowanych w biznesie i przemyśle (pozwala monitorować działanie wszelkich maszyn - wykrywać ich awarię co znacząco przyspiesza utrzymanie pracy zakładu, może też mierzyć i optymalizować ilość wykorzystywanych materiałów).

ATSAMA5D27-WLSOM1 idealnie sprawdzi się w branży stanowiącej jedną z podstawowych gałęzi Industry 4.0.

WYSIWYG - Microchip SAMA5D27 WLSOM1 schemat.png

Kontroler SAMA5D27-WLSOM1 jest rozwinięciem modułu SOM SAMA5D27-SOM1 o certyfikowany kontroler sieci ATWILC3000 umożliwiający komunikację bezprzewodową obsługujący WiFi o standardzie IEEE 802.11 b/g/n działające z prędkością do 72Mb/s oraz Bluetooth 5.0 Low Energy działające z prędkością 3Mb/s w trybie normalnym lub 1Mb/s w trybie Low Energy.

SAMA5D27-WLSOM1 działa też z większą wydajnością poprzez użycie dwukrotnie większej ilości pamięci RAM niż w SOM1 wykonanej w energooszczędnej technologii LPDDR2.

Dodatkowo układ zapewnia niższe zużycie energii względem poprzednika dzięki sprawniejszemu modułowi zarządzania energią PMIC16502 (Power Management Integrated Circuit) pobierającemu niecałe 300uA w trakcie działania, a przy całkowitym wyłączeniu jedynie 10uA

Oprócz tego WLSOM1 wyposażony jest w najbezpieczniejszy obecnie na rynku moduł bezpieczeństwa ATECC608 służący do ochrony przesyłanych i odbieranych danych, komunikujący się z mikrokontrolerem poprzez interfejs I²C. Układ ten posiada chronione miejsce na przechowywanie maksymalnie 16 kluczy, certyfikatów lub danych.

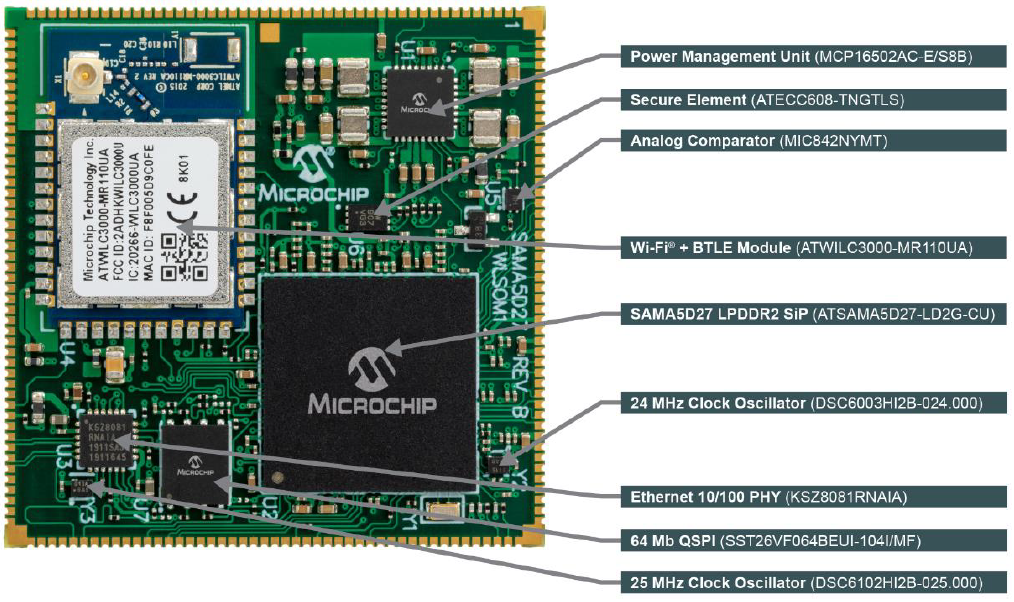

WYSIWYG - Microchip SAMA5D27 WLSOM1 opis.png

WYSIWYG - Microchip SAMA5D27 WLSOM1 schemat kołowy.png



Moduł posiada również:

  • 94 piny wejścia/wyjścia,
  • Kontroler grafiki obsługujący 18-bitową paletę RGB (ponad 260tys. kolorów) z możliwością ustawienia rozdzielczości do 1024x768,
  • 12-bitowy interfejs obsługujący kamerę pozwalający na szybką wymianę danych z tym modułem,
  • PTC (Peripheral Touch Controller), czyli sprzętowe peryferium obsługi przycisków dotykowych z dużą dokładnością działania. Możliwość konfiguracji do 64 przycisków pojemnościowych (w konfiguracji 8 elektrod w linii wierszy i 8 elektrod w linii kolumn,)
  • Wzmacniacz audio klasy D charakteryzujący się bardzo wysoką sprawnością wynoszącą nawet do 90-95%,
  • SDIO (Secure Digital Input Output) – interfejs do podłączenia karty SD,
  • 6-kanałowy przetwornik ADC (Analog to Digital Converter) pozwalający przetwarzać sygnał analogowy na cyfrowy,
  • QSPI (Quad Serial Peripheral Interface) umożliwiający komunikację za pomocą czterech linii danych, w odróżnieniu od interfejsu SPI korzystającego z tylko jednej linii, co czterokrotnie zwiększa przepustowość danych i sprawia, że jest możliwe wykonywanie kodu bez pośrednictwa pamięci RAM,
  • Dwie magistrale CAN (Controller Area Network) umożliwiające dwukierunkową komunikację między mikroprocesorami. Wykorzystywane są one głównie w większych projektach dotyczących motoryzacji, budownictwa lub automatyki przemysłowej,
  • TCC (Timer Capture Compare), PWM (Pulse Width Modulation) – peryferia umożliwiające sterowanie za pomocą timera/licznika napięciem lub prądem wyjściowym konkretnych pinów poprzez modulację szerokości impulsu,
  • SSC (Serial Synchronous Controller) umożliwiające synchroniczną komunikację szeregową, w której dane są przesyłane w ciągłym strumieniu ze stałą prędkością,
  • PDM (Pulse Density Modulation) - rodzaj cyfrowej modulacji sygnału analogowego,
  • I2S (Inter-IC Sound) - magistrala służąca do cyfrowego przesyłania dźwięku,
  • Flexcom – uniwersalny interfejs szeregowy, który może być skonfigurowany do pracy jako UART, SPI lub I2C. Zależenie od wymagań projektu można dowolnie je rekonfigurować.
  • Równoległa pamięć/FPGA interface

WYSIWYG - Microchip SAMA5D27 WLSOM1 rzut.png

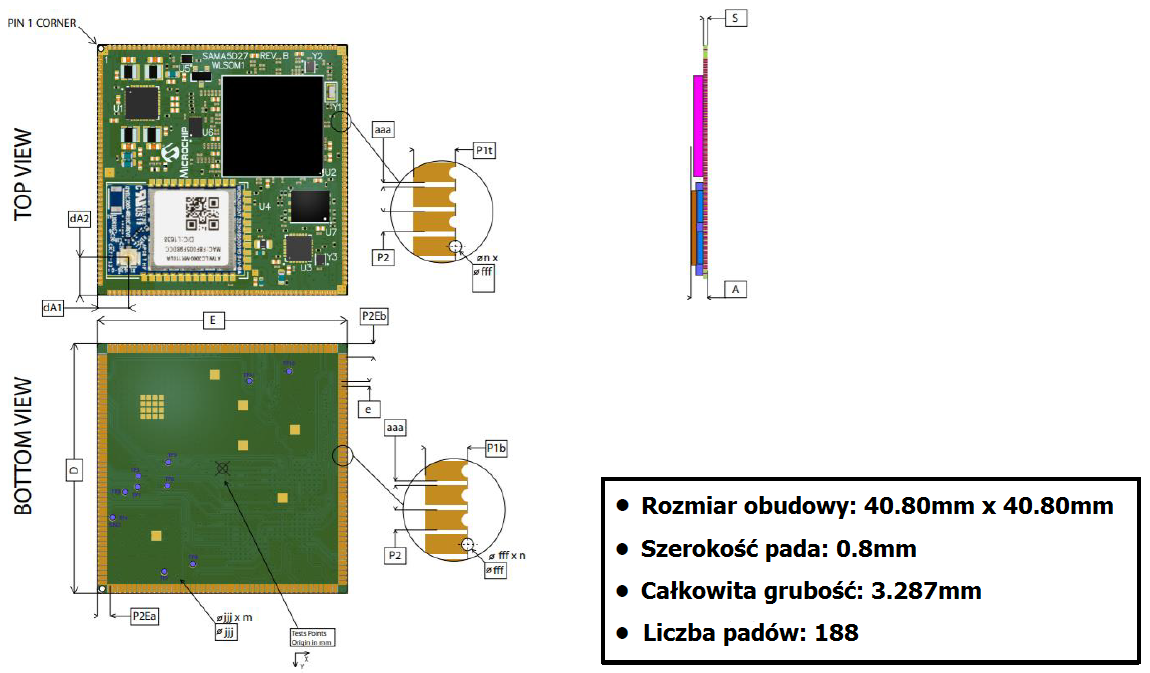

Podgląd oraz wymiary płytki PCB z układem:

WYSIWYG - Microchip SAMA5D27 WLSOM1 wymiary płytki.png

Przedstawicieli firm zainteresowanych ofertą cenową Microchip SAMA5D27 Wireless SOM1, prosimy o kontakt pod adresem e-mail: microchip@jm.pl
