| Typ | I2C I/O Expander |
| Obudowa | TSSOP-14 |
CAG94104S to 4-bitowy dwukierunkowy translator poziomów napięć zaprojektowany do współpracy zarówno z sygnałami typu open-drain, jak i push-pull. Układ korzysta z dwóch niezależnych, konfigurowalnych linii zasilania, co pozwala na łatwe łączenie urządzeń pracujących przy różnych poziomach logicznych.
Port A jest zasilany napięciem VCCA w zakresie od 1.65 V do 3.6 V i musi mieć napięcie równe lub niższe niż port B. Port B korzysta z zasilania VCCB w zakresie od 2.3 V do 5.5 V. Dzięki temu układ umożliwia dwukierunkową konwersję sygnałów między poziomami 1.8 V, 2.5 V, 3.3 V i 5 V, co czyni go wszechstronnym rozwiązaniem dla systemów przemysłowych, urządzeń konsumenckich oraz telekomunikacyjnych.
Wejście OE (Output Enable), odniesione do napięcia VCCA, pozwala na wyłączenie wyjść i przejście układu w stan wysokiej impedancji. Gdy OE jest w stanie niskim, wszystkie linie I/O są odłączone (high-Z). Aby zapewnić prawidłowy stan podczas włączania lub wyłączania zasilania, OE powinno być podciągnięte rezystorem do masy.

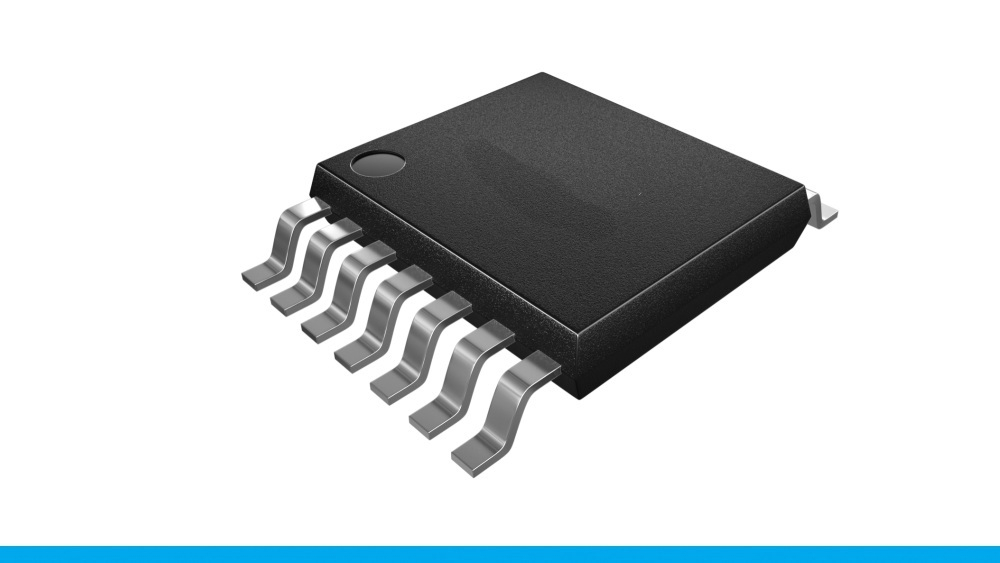

Układ cechuje się niskim poborem mocy oraz automatycznym wykrywaniem kierunku transmisji. Nie wymaga sekwencjonowania zasilania – VCCA lub VCCB mogą być podawane jako pierwsze. Maksymalne szybkości transmisji wynoszą 40 Mbps przy sygnałach push-pull oraz 2 Mbps dla open-drain. CAG94104S jest dostępny w kompaktowych obudowach TSSOP-14, QFN3.5×3.5-14 oraz QFN2×1.7-12, dzięki czemu łatwo integruje się w nowoczesnych systemach o wysokiej gęstości.
Najważniejsze cechy
Zastosowania
